7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

Sertifika
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Ben sohbet şimdi

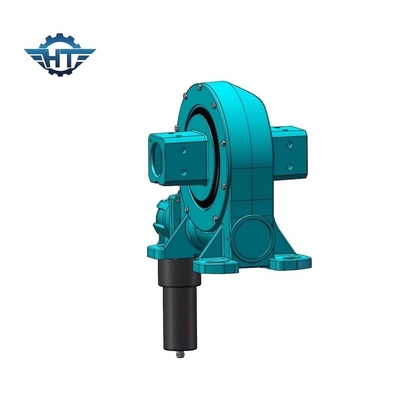

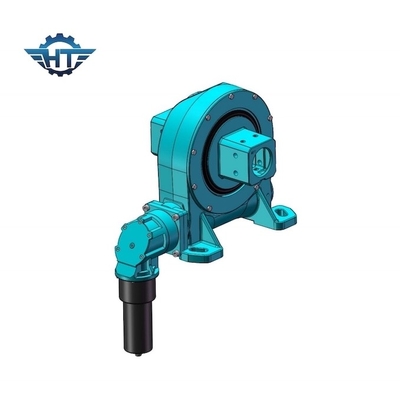

7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations
7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations 7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

Büyük resim :  7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE7
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

7 Inch Vertical Single Axis Worm Gear Slew Drive For PV Stations And Concentrated Power Stations

Açıklama
modeli: VE7 Dişli Oranı: 57:1
Başvuru: Konsantre Güç İstasyonları Menşe yeri: Changzhou, Çin
sürücü: 12/24 VDC planet dişli motor sertifika: ISO9001, CE
Kurulum: Dikey Bakım: Bedava
renk: istendiği gibi Ters tepki: 0.1 dereceden az
Vurgulamak:

worm drive gearbox

,

worm gear motor

PV İstasyonları ve Konsantre Güç İstasyonları için 7 İnç Dikey Tek Eksenli Sonsuz Dişli Döner Tahrik



Tek Eksen Sonsuz Dişli Açıklama



İşlev

Döner tahrikler, yatay şaft üzerindeki sonsuz vidanın dişli için sürücü görevi gördüğü standart sonsuz teknoloji ile çalışır, genel olarak şaft elektrikli dişli motor tarafından tahrik edilir.



Dişli oranı

Yatay sonsuz vidanın dönüşü, dişliyi vida eksenine dik bir eksen etrafında döndürür.Bu kombinasyon, sürülen elemanın hızını azaltır ve ayrıca torkunu çoğaltır;hız azaldıkça orantılı olarak artar. Millerin hız oranı, sonsuz vida üzerindeki diş sayısının sonsuz dişli çark veya dişlideki diş sayısı ile ilişkisine bağlıdır.



kum saati solucanı

Döner tahriklerimiz, sonsuz dişlinin dişliye daha fazla diş takacak şekilde şekillendirildiği kum saati sonsuz teknolojisini kullanır.Bu artan diş bağlantısı, daha fazla güç, verimlilik ve dayanıklılık sağlar.



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(Derece)

IP Çalışma Sıcaklığı(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 251 kg



parametreler



modeli: VE7 Anavatan Changzhou, Çin
Marka HANGTUO Tip kapalı
Malzeme 42CrMo,50Mn Çıkış Torku 1750 Nm
Devirme Momenti Torku 5 bin mil Tutma Torku 9.2 Bin Nm
Statik Eksenel Derecelendirme 34 KN Statik Radyal Derecelendirme 58 KN
Dinamik Eksenel Derecelendirme 17 KN Dinamik Radyal Derecelendirme 38 KN
Dişli Oranı 57:1 Yeterlik %40



Uygulamalar



güneş takip cihazları, rüzgar türbinleri, uydu ve radar yemekleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri.
