Ürün ayrıntıları:
|
| modeli: | 9 inç | Dişli Oranı: | 61:1 |
|---|---|---|---|
| Başvuru: | Ayarlanabilir Montaj Braketi | Menşe yeri: | Changzhou, Çin |
| sürücü: | Hall Sensörleri dişli motor | Kurulum: | Dikey |
| Renk: | İstendiği Gibi | Ters tepki: | 0.15° |
| Vurgulamak: | Ters Kendinden Kilitlemeli Döner Halka Sürücüsü,Hall Sensörü Sonsuz Dişli Döner Halka,Ters Kendinden Kilitlenen sonsuz dönüş sürücüsü |
||

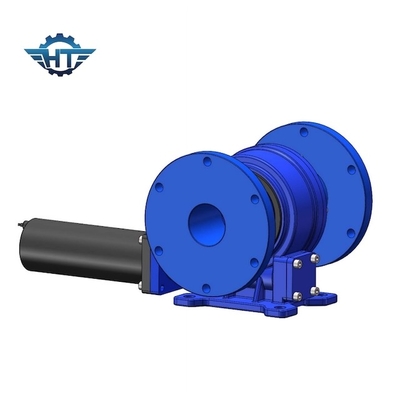

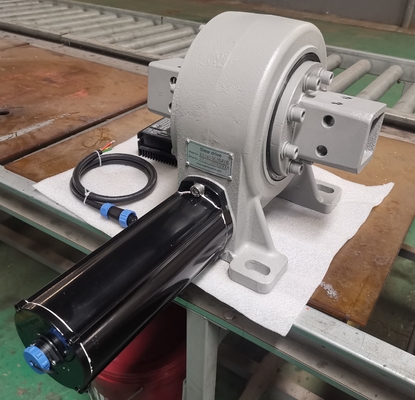

Ayarlanabilir Montaj Braketi için 9 İnç Ters Kendinden Kilitli Sonsuz Dişli Döner Halka
Kendinden Kilitli Sonsuz Dişli Döner Halka Açıklama
Döner sonsuz dişli tahrikinin ayırt edici bir özelliği, statik kendinden kilitleme ile dinamik kendi kendine kilitleme arasındaki özelliktir.Başlatma verimliliği ηA ≤ 0,5 olduğunda, statik kendi kendine kilitleme mevcuttur.Şu anda, döner yatağı döndürerek solucanı sürmek mümkün değildir.Bazen, bu kendi kendine kilitlenme, harici titreşim gibi bazı dış kuvvetler tarafından geçersiz kılınabilir.Bu sırada, solucan döner döner yatak tarafından çalıştırılabilir.Çalışma mekanik verimliliği η ≤ 0,5 olduğunda, temas gerilimine ve sürtünmesine güvenerek elde edilebilen dinamik kendi kendine kilitleme (yani hareket sırasında otomatik kilitleme) elde edebilen sarmal açısı γm = 2,5°~4°. diş yüzeyi.
Birçok tahrik sisteminde kendi kendini kilitleme çok önemlidir.Genel olarak, ek frenler veya bloklar kullanmak en yaygın yöntemdir.Kendinden kilitlenen dişliler, frenlerin rolünü tamamen değiştiremez.Döner sonsuz dişli tahriki, statik kendi kendine kilitlenir.Depremler gibi bazı özel durumlarda, kendi kendine kilitleme, dönüşü tersine çevirme eğilimi olduğunda hala etkilidir.Döner tahrikimiz, sonsuz dişli kendiliğinden kilitleme özellikleri nedeniyle geri kendi kendine kilitleme özelliklerine sahiptir.Bu özellik, ana bilgisayarın çalışma kararlılığını ve güvenlik faktörünü büyük ölçüde artırır.Geleneksel salıncak ürünleriyle karşılaştırıldığında, döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli kurulum alanından tasarruf sağlar.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Avantajlar
1. Döner halkaya dayalı güçlü devrilme momenti
2. Zarflı sonsuz sürücüyü benimseyin
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendi kendine kilitleme işlevi
