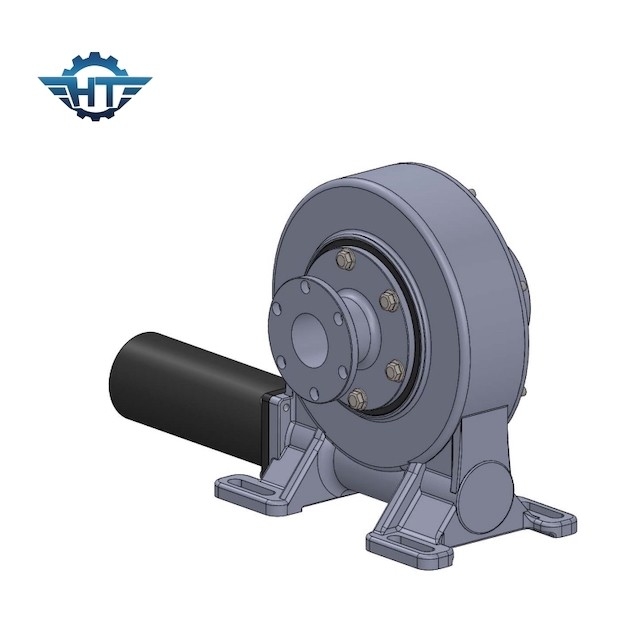

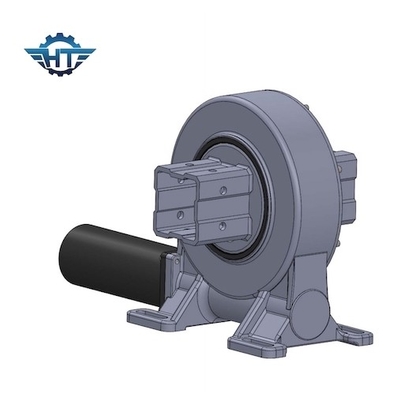

Tek Solar İzleyiciler için IP66 Dikey Döner Tahrik Şanzımanı

Tek Solar İzleyiciler için IP66 Dikey Döner Tahrik Şanzımanı
Tek Solar İzleyiciler için IP66 Dikey Döner Tahrik Şanzımanı Tek Solar İzleyiciler için IP66 Dikey Döner Tahrik Şanzımanı

Büyük resim :  Tek Solar İzleyiciler için IP66 Dikey Döner Tahrik Şanzımanı

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 360/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 500 ADET

Tek Solar İzleyiciler için IP66 Dikey Döner Tahrik Şanzımanı

Açıklama
Marka adı: Hangtuo Malzeme: 50Mn, 42CrMo
modeli: Dikey Tip sertifika: ISO9001, CE
Motor: 12/24VDC Bakım: Özgür
Renk: İstendiği Gibi Kendinden kilit: Evet
Vurgulamak:

Solar Dikey Döner Tahrik Şanzıman

,

Dikey IP66 Döner Tahrik

,

Tek Güneş İzleyici Dikey Döner Tahrik

Yatay Tek Solar İzleyiciler için Bakım Gerektirmeyen IP66 Solar Slew Drive Şanzıman



Solar Slew Drive Şanzıman Açıklaması



Güvenilir teslimat - çoğu sipariş 15 gün veya daha kısa sürede gönderilir

Teknik destek – mühendisler yardıma hazır

Uygun fiyata yüksek kaliteli döner tahrikler - tüm büyük markaların kalitesini karşılayan veya aşan ürünlere sahip kendi fabrikamız var ve sizi bütçe dahilinde tutmak için farklı siparişlere dayalı ekonomik nakliye yöntemleri kullanacağız

İşletme ve Bakım-işlemler ve bakım hizmetleri, genel giderlerinizi ve ücretinizi düşürür.



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(Derece)

IP Çalışma Tep(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet 251 kg



Kurulum



1. Hazırlık

1.1 Döner tahrikte fiziksel hasar olup olmadığını kontrol edin.

1.2 Destekleyici yüzeyleri temizleyin



2. Montaj Cıvataları

Dişli kutusu üreticisi olarak kullanılan montaj bağlantı elemanlarını tedarik etmiyoruz, garanti etmiyoruz veya tavsiye etmiyoruz.Lütfen ürünümüzü sizinkine ekleyecek bu öğeyi belirtirken çok dikkatli olun.

Öngörülen boyutlar, sayılar ve kalite sınıfları kullanılacaktır.

Tutma oranı (kavrama uzunluğunun cıvata çapına) minimum ≥1.5'ten maksimum ≤2'ye kadar gözlemlenmelidir.

Tam dişli şaftlı cıvatalara izin verilmemelidir.

Uygunsuzluk durumunda döner tahrik işlevi, cıvata bağlantısının ömrü ve dayanıklılığı etkilenir.

İzin verilen ara yüzey basıncının aşılmaması için uygun boyutta ve güçte sıkma torku seçimine sahip düz pullar kullanın.

Montaj cıvataları normal durumlarda doğru ön yükleme ile yeterince sabitlenir.

Bilgi: Ayrık halkaların, ayrık pulların vb. kullanılmasına izin verilmez.

Montaj cıvataları için Sıkma Torku ve ilk ön yükler.



Sıkma Torku

Montaj Cıvatası Boyutu

Sınıf

M6

(1/4-20UNC)

M8

(5/16-18UNC)

M10

(3/8-16UNC)

M12

(7/16-14UNC)

M16

(5/8-11UNC)

M20

(3/4-10UNC)

Sınıf 8.8 10.2 mil 24,7 mil 49 mil 85,5 mil 212.2 Deniz mili 414 mil
Sınıf 10.9 14.3 mil 34,8 Deniz mili 68,9 mil 120,2 mil 298,4 Deniz mili 582.1 Deniz mili
Sınıf 12.9 17,2 mil 41.7 mil 82,7 mil 144.2 Deniz mili 358.1 Deniz mili

689,5 deniz mili
