Ürün ayrıntıları:
|
| modeli: | 9 inç | Dişli Oranı: | 61:1 |
|---|---|---|---|
| Yeterlik: | %40 | Tip: | yatay dizi |
| Başvuru: | Güneş Santrali | OEM Hizmeti: | mevcut |
| Anavatan: | Changzhou, Çin | sürücü: | 24V DC motorlar |
| Vurgulamak: | 9 inç Sonsuz Dişli Döner Sürücü,Sonsuz Dişli Döner Sürücü 24VDC,24VDC Motor Döner Halkalı Sürücü |
||

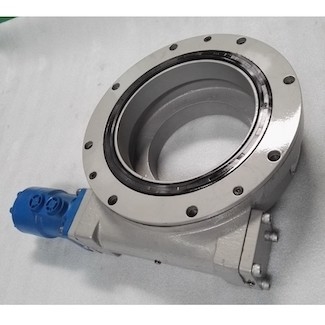

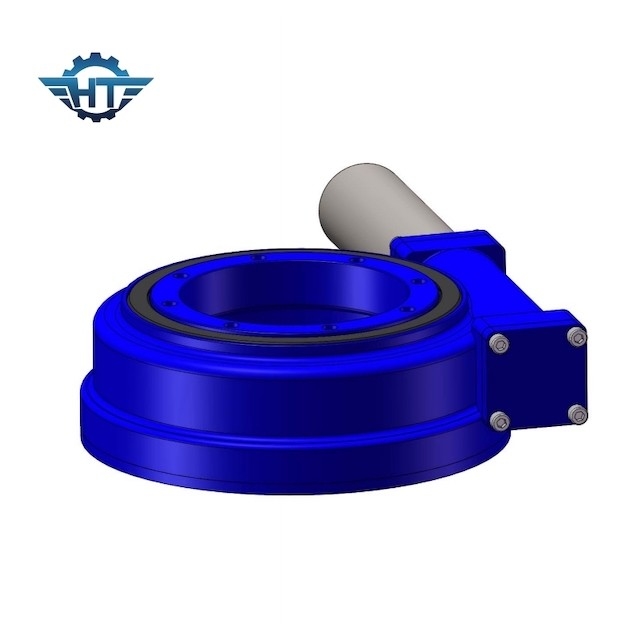

Güneş Santrali için 24V DC Step Motorlu, Sürücülü ve Enkoderli Döner Halkalı Tahrik
Döner Halka Tahrik Açıklaması
Döner Sürücü nedir?
Döner sürücü (veya kısaca döner sürücü), bir bilye veya makaralı döner halka (yatak), sonsuz vida ve tamamen kapalı muhafazadan oluşan eksiksiz, kuruluma hazır bir sistemdir.Farklı uygulamalara ve müşterilerin talebine göre seçilebilir IP dereceli hidrolik veya elektrikli planet dişli kutuları ile özelleştirilebilir.Korozyon koruması, yüksek yük ve yüksek hassasiyet özelliklerine sahiptir.
Güneş takip döner tahrik cihazı, döner yatağı ve çok dişli teması sağlayabilen halka şeklindeki sonsuz yapısını benimser, büyük iletim torku ve kararlı çalışma özelliklerine sahiptir;büyük radyal ve eksenel yüklere ve güçlü devrilmeye dayanabilir Tork (rüzgar önleme direnci), güneş fotovoltaik enerji üretim izleme sistemlerinde ve diğer yeni enerji endüstrilerinde yerli ve yabancı müşteriler tarafından yaygın olarak kullanılmaktadır.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | devirme tork (kN.m) |
Tutma tork (kN.m) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas (derece) |
IP | çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kilogram) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12 |
| 7" | 7344 | 13,5 | 12 | 132 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 204 |
Avantajlar
Changzhou hangtuo, yükü en üst düzeye çıkarmak ve iletim verimliliğini ve doğruluğunu artırmak için en önemli araç olarak halka sargılı solucan teknolojisine sahip bir döner tahrik üretmek için çift zarf teknolojisini kullanır.Solucan, döner yatak ile geçtiğinde, çok dişli kavrama elde edilebilir ve sonsuz vida geçtiğinde, sadece bir diş bağlantısı elde edilebilir.5 ila 11 dişin artan diş yüzeyi kavraması bu nedenle iletimin gücünü ve gücünü büyük ölçüde artırır.Döner tahrik yelpazemiz çeşitli serilerde mevcuttur ve çok çeşitli modelleri kapsar.Performans aralığı ve kurulum boyutları, farklı uygulamaların ihtiyaçlarını karşılayabilir.Şu anda ürünlerimiz 9 temel modele ayrılabilir, kanal çapı 75 mm'den 800 mm'ye kadar değişir.Yük aralığı 6kNm ila 220kNm arasındadır, tork çıkışı 200Nm ila 63kNm arasındadır, dönüş torku 500Nm ila 271kNm arasındadır ve şanzıman azaltma oranı 30:1 ila 156600:1 arasındadır.Kurulum yöntemi yatay, dikey veya çok eksenli olabilir.
Temel tip (açık dişli) veya tamamen kapalı tip sipariş edebilirsiniz.Ayrıca iki eksenli bir döner tahrik (tek döner tahrik her iki yönde aynı anda döner) ve tek milli bir çift tahrik (iki tahrikli sonsuz vida, tek bir mil üzerinde aynı döner yatağı tahrik eder) sunuyoruz.
Tipik döner tahrik uygulamaları arasında güneş enerjisi santralleri, rüzgar türbinleri, kamyon vinçleri, hava iş araçları, yardımcı ekipman, hidrolik ekipman, petrol ekipmanı, tekerlek direksiyon ekipmanı, ekskavatörler ve otomatik kaldırma ekipmanı bulunur.Döner tahrik, aynı şanzımanda yüksek yükler ve yüksek tork sunan uygulamalar için en iyi seçim olduğundan, ayrıntılı olarak listelenmemiş birçok başka uygulama vardır.
Birçok farklı tipte döner sürücü üretiyoruz ve birçok türde döner sürücü ve sürücü bileşeni sunuyoruz.Döner tahriklerimiz kendinden kilitli veya arka tahrikli olabilir.Kendiliğinden kilitlenen dönüş sürücüsü, döner halkadan sonsuz vidaya ters kuvvet iletildiğinde geri dönmez ve ayrı bir fren takmaya gerek yoktur.Kendinden kilitleme yerine geriye doğru sürülebilir.Hidrolik uygulamalar için müşterilerimize hidrolik motorlar tedarik etmekteyiz.Elektrikli ekipman için müşterilerimize dişli kutuları ve çeşitli motorlar tedarik edebiliriz.
