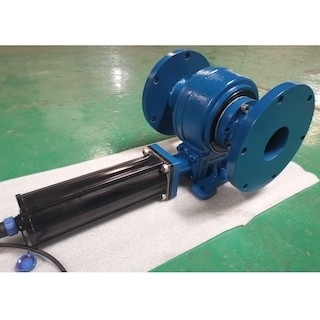

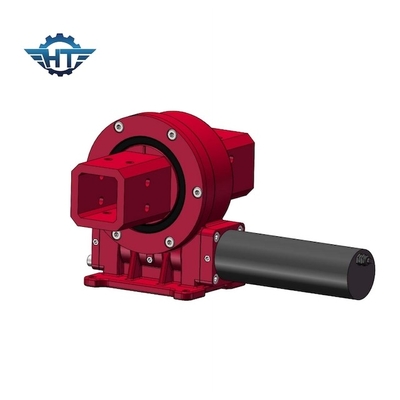

9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru

9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru
9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru 9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru

Büyük resim :  9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HT
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 410~510/Piece ~360/ pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 500 ADET

9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru

Açıklama
modeli: VE9 Tutma Torku: 80 kNm
Devirme Torku: 68000 Nm Çıkış Torku: 16 kNm
Eksenel Yük: 60 bin Radikal Yük: 130 kN
sertifikalar: ISO9001, CE Kendinden kilit: Evet
Vurgulamak:

9 İnç Döner Tahrik Şanzıman

,

Sonsuz Tahrikli döner tahrikli şanzıman

,

Hidrolik Motorlu döner tahrikli şanzıman

9 İnç Döner Tahrik Şanzıman, Güneş Paneli Güneş Takip Sistemleri İçin Elektrik Motoru



Döner Tahrik Şanzıman Açıklaması



SE: yatay (kayar yataklı yapı), SDE: dikey ve yatay (kayar yataklı yapı), VE: dikey (kayar yataklı yapı), Z önünde S sıfır boşluk anlamına gelir;

3~25: 3 inç ila 25 inç arasındaki özellikleri temsil eder;

A: Geleneksel cihazın kodunu gösterir.Cihaz tasarımında büyük değişiklikler varsa, B, C... kodu kullanılabilir;

61: Çevirme cihazının küçültme oranını temsil eder (diş sayısı);

M: döner yatağın metrik dişli deliklere sahip olduğunu gösterir;M olmadan, döner yatağın inç dişli delikleri benimsediği anlamına gelir;

HA: döner halkanın söndürüldüğünü gösterir.;HC: döner halkanın su vermediğini gösterir.;HD: döner halkanın söndürüldüğünü gösterir.;

HQ: döner halkanın dış halkasının QPQ işlemini gösterir.HN: döner halkanın dış halkasının nitrürleme işlemini belirtir;

B: sonsuz giriş ucunun bir 6B spline olduğunu gösterir (12M, sonsuz giriş ucunun Φ12 delik olduğunu gösterir; 25M, solucan giriş ucunun Φ25 delik olduğunu gösterir;

160, sonsuz giriş ucuna 160CC hidrolik motorun monte edildiği anlamına gelir.24, sonsuz giriş ucuna 24V dişli bir motorun takıldığı anlamına gelir;...);

R: doğru kurulum anlamına gelir.;L: sol kurulum anlamına gelir.;

C: kör başlık anlamına gelir;A: hidrolik motor yağı bağlantı noktasının yönünün dışa baktığı anlamına gelir (I: hidrolik motor yağı bağlantı noktasının yönünün içeriye baktığı anlamına gelir;);E: bir kodlayıcı ile anlamına gelir;



VE Model Performans Parametreleri



VE Model Performans Parametreleri
modeli Nominal Çıkış Torku (Nm) Tutma Torku (kN.m) Devirme Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Hassas

(Derece)

IP Çalışma Tep(℃) Kendinden kilitleme Ağırlık (kg)
3" 806 9 5 22 15 31:1 %40 ≤0.15 66 -40~+80 Evet 12kg
5" 962 30 6 16 27 37:1 %40 ≤0.15 66 -40~+80 Evet 18kg
7" 7344 60 10 34 58 51:1 %40 ≤0.15 66 -40~+80 Evet 32kg
8" 8000 70 14 50 80 50:1 %40 ≤0.15 66 -40~+80 Evet 28kg
9" 8784 80 16 60 130 61:1 %40 ≤0.15 66 -40~+80 Evet 52kg
12" 11232 100 25 77 190 78:1 %40 ≤0.15 66 -40~+80 Evet 65kg
14" 12240 120 48 110 230 85:1 %40 ≤0.15 66 -40~+80 Evet 88 kg
17" 14688 136 67 142 390 102:1 %40 ≤0.15 66 -40~+80 Evet 135 kg
21" 18000 140 89 337 640 125:1 %40 ≤0.15 66 -40~+80 Evet 192 kg
25" 21600 150 112 476 950 150:1 %40 ≤0.15 66 -40~+80 Evet

251 kg



Uygulamalar

Döner tahrikin kullanılabileceği birçok uygulama vardır, çünkü birincil olarak gücü ve dönme torkunu korumak için yük gerektiren uygulamalar için çok uygundur.


Tipik kule dönüş tahriki uygulamaları, bunlarla sınırlı olmamak üzere şunları içerir: güneş takip cihazı, rüzgar türbini, erkek asansörü, hidrolik makine, teleskopik yükleyici, ekskavatör, asansör, vinçler, sondaj ekipmanı, askeri teçhizat.
