Ürün ayrıntıları:
|
modeli: | 9 inç | Dişli Oranı: | 61:1 |
---|---|---|---|
Yeterlik: | %40 | Kesin: | ≤ 0.1 |
sürücü: | elektrik motoru | Tip: | Dikey Montajlı |
Başvuru: | güneş izci | Renk: | istendiği gibi |
Vurgulamak: | Dikey Sonsuz Dişli Döner Tahrik,Sonsuz Dişli Döner Tahrik 9 İnç,Dikey Monte Sonsuz Dişli Dönüş Tahrik |

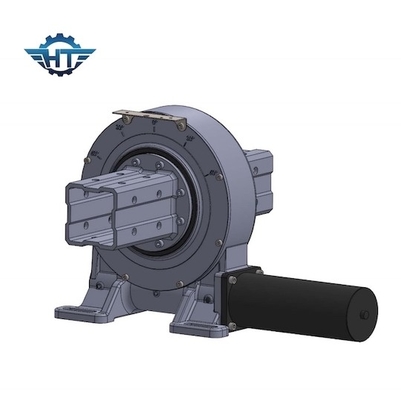

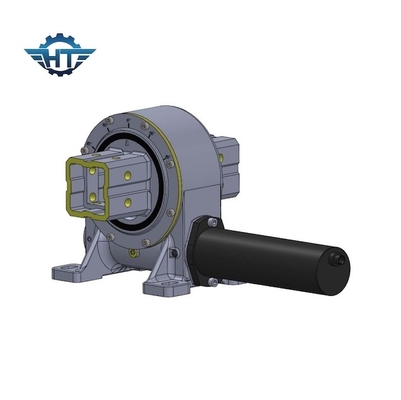

Yüksek Torklu Güneş Takip Sistemi için 9 İnç Dikey Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklaması
Yüksek transmisyona sahip kompakt bir çözüm taşıyan döner halka, bitişik dişli sonsuz mil ile birleştirilmiş harici dişliye sahip bir döner halkadan oluşur.Kendiliğinden kilitlenen dişli takımı sayesinde, sürüş motorunda herhangi bir kesintiye gerek yoktur.Ayrıca doğrudan monte edilmiş planet dişli motorlarla da mevcuttur. Sonsuz dişli tahriki—güçlü çıkış torku ve devirme momenti torku ile iyi stabilite ve güvenilirlik performansı yükleyebilen sonsuz dişli tahrikinin daha yüksek aşınma direnci.Sonsuz sürücü, daha yüksek hassas alan takibi için de mevcuttur.
VE Serisinin Parametreleri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Avantajlar
1. ±60° döndürme, içeride sabit durma
1. Döner halkaya dayalı güçlü devrilme momenti
2. Zarflı sonsuz sürücüyü benimseyin
3. Çoklu diş teması kullanmak için daha büyük yük sürün
4. Daha iyi statik kendi kendine kilitleme işlevi
Başvuru
Uygulamalar arasında güneş takip cihazları, rüzgar türbinleri, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar, otomotiv asansörleri ve rüzgar türbinleri, çanak antenler, uydu anteni vb. bulunur.
