Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | model: | VE9 |
|---|---|---|---|
| Dişli Oranı: | 61:1 | Nominal Çıkış Torku: | 6100 Nm |
| Tutma Torku: | 36000 Nm | Devirme Torku: | 16300 Nm |
| Marka: | Nötr, OEM, özelleştirilmiş | standart renk: | RAL 9006 |
| Vurgulamak: | Dikey Döner Halka Sürücüsü 9",110 Tüp Döner Halka Sürücüsü,Dikey döner yatak sürücüsü 9" |
||

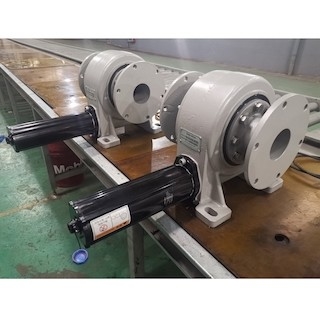

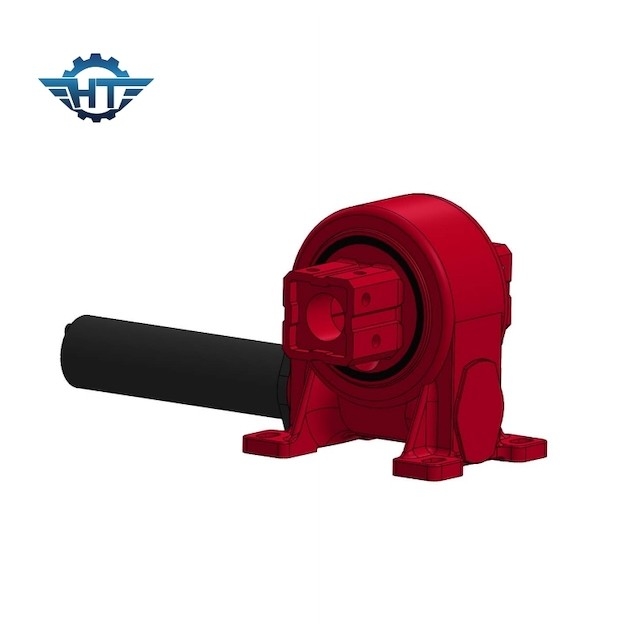

Tek Eksenli Takip Sistemi için Tüp Boyutu 110 ile Dikey 9 İnç Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklama
VE9 tek eksenli döner sürücüler bir eksen etrafında dönebilir ve farklı nominal tork ve tutma ve eğme momentine sahiptir.Müşterilerin gereksinimlerine göre hem standart tip hem de özelleştirilmiş tip sağlayabiliriz.Kurulumu en kolay ve en yaygın kullanılanıdır.VE7 döner sürücü, tek bir yüksek güçlü ünitede dikey montaj ve tam kapalı sürücü sunar.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Ürün Avantajları
1. Yüksek tutma torku
2. Güneş takip sisteminin güvenliğini artırmak için kendi kendine kilitleme
2. İçeride sert duruş
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak ve geri tepmeyi en aza indirmek için çoklu diş teması
