Ürün ayrıntıları:
|
Tip: | Döner Tahrik | Malzeme: | QT |
---|---|---|---|
Başvuru: | Güneş Enerjisi Sistemi | Garanti: | 10 yıl |
Renk: | Müşteri Gerekli | Boy: | 6 inç |
Motor: | 24V | Özellik: | Uzun yaşam |
Vurgulamak: | planetary motor worm gear slew drive,24v dc worm gear slew drive,envelope worm gear slew drive |

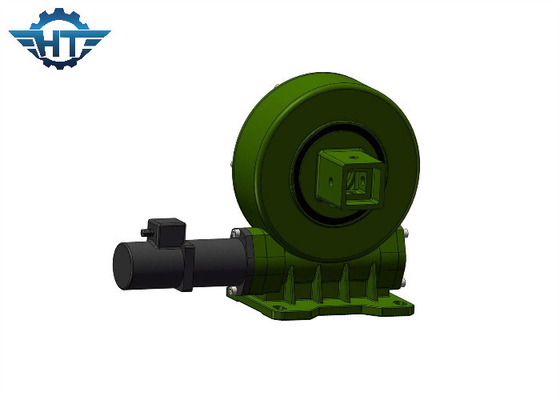

Yatay Tek Eksenli Güneş Takip Sistemi için VE6 Zarf Sonsuz Dişli Döner Tahrik
Zarf Sonsuz Dişli Döner Tahrik Açıklama
Son yıllarda, düşük karbon, çevre koruma ve yenilenebilir enerjinin geliştirilmesine giderek daha fazla ilgi gösterildi.Temiz ve kirlilik içermeyen bir enerji kaynağı olarak güneş enerjisi çok geniş bir gelişme beklentisine sahiptir ve tüm ülkelerin geliştirmek için yarıştığı yeşil bir enerji haline gelmiştir.Ancak güneş enerjisinin düşük yoğunluk, kesintili olma ve zaman içinde ışık yönü ve yoğunluğunun sürekli değişmesi gibi sorunları vardır.Geleneksel güneş panelleri çoğunlukla sabit bir şekilde kurulur, yani paneller belirli bir açıyla sabitlenir ve güneşin konumu ile değişmez, bu da fotoelektrik dönüşüm verimliliğini ciddi şekilde etkiler.Fotovoltaik dizinin çıkış gücü, dikey olarak gelen radyant enerjinin azalması nedeniyle yaklaşık %10 oranında azalacaktır.Yıl boyunca, ilkbahar, yaz, sonbahar ve kış, gündüzden geceye, güneşin doğuşu ve batışı ve güneş ışınlarının açısı sürekli değişir.Bu nedenle, fotovoltaik dönüşüm oranını artırmak için pil panelinin açısının ışık açısı ile nasıl değiştirileceği.Bu, pil panelinin ışık yoğunluğuna dik güneş ışınlarının yoğunluğunu elde etmek için pil panelinin konumunu ve açısını değiştirebilen ve böylece fotovoltaik dönüşüm oranını artıran bir döner tahrik cihazının kullanılmasını gerektirir.Bu nedenle, izleme sistemi, güneş döner tahrik cihazında döner yatağın önemli bir rol ve uygulamasını oynar.
Döner tahrik cihazı, genellikle döner yataklardan, solucanlardan, motorlardan, mermilerden ve diğer parçalardan oluşan yeni bir döner ürün türüdür.Sadece döner yatakları bağlama, döndürme ve destekleme işlevlerine sahip değildir, aynı zamanda sonsuz tahrikin kompakt yapısına ve çıkış torkuna sahiptir.Büyük, istikrarlı iletim, uzun hizmet ömrü, kolay kurulum, büyük miktarda kurulum alanından tasarruf, kolay bakım avantajları, maliyetlerden büyük ölçüde tasarruf sağlayabilir.
Döner tahrik cihazı, modüler çalışma nedeniyle kullanıcı kurulum süresinden tasarruf sağlar ve merkezileştirilmiş işlev, tasarımcının ürün tasarımını da kolaylaştırır.Şu anda endüstriyel robotlar, güneş enerjisi üretimi ve diğer alanlarda yaygın olarak kullanılmaktadır.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Özellikler
1. 0~180° arasında döndürün
2. Sol veya sağ tarafa bir tahrik motoru bağlayın
3. Fabrikadan önce gres doldurulmuş
4. Basit kurulum
5. Düşük bakım
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Dikey kurulum için uygun yüksek arka tutma torku
