Ürün ayrıntıları:
|
Malzeme: | QT | modeli: | VE7" |
---|---|---|---|
Dişli Oranı: | 51:1 | Renk: | istendiği gibi |
Başvuru: | Güneş Takip Sistemi | sürücü: | 12/24VDC Motor |
kurulum yeri: | açık alan | Özellik: | Uzun yaşam |
Vurgulamak: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |

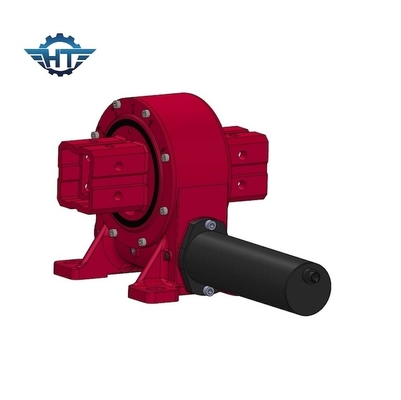

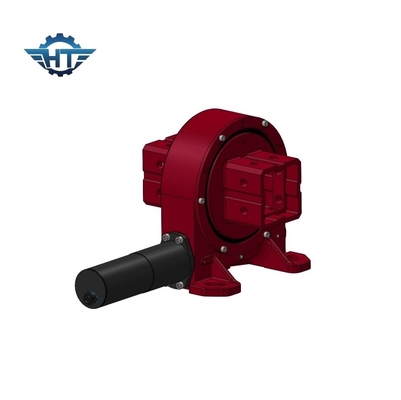

Güneş Takip Sistemi için Zarf Sonsuz Dişli VE7 24vdc Motor Yatay Döner Tahrik
Sonsuz Dişli VE7 Döner Tahrik Açıklama
Döner tahrikli güneş takip sistemi, her zaman en iyi güneş ışığı açısını korur.Sabit enerji santralleri ile karşılaştırıldığında, düz tek eksenli izleme, yıllık enerji üretimini %10~30 oranında artırabilir (enlem değişikliklerine bağlı olarak);eğimli tek eksen %30'dan fazla artabilir;çift eksenli izleme yaklaşık %40~50 oranında artabilir.
VE Döner Sürücülerin Parametreleri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Özellikler
1 Kör delik tasarımı ve iskelet yağ keçesi sızdırmazlık yapısını kullanarak, sızdırmazlık performansı güvenilirdir, conta doğrudan güneş ışığından kaçınabilir, toz ve suyu etkili bir şekilde önleyebilir ve koruma seviyesi IP65'e ulaşabilir.Dış mekan kullanımına uygundur ve tek veya çift flanşlı olarak çıkış yapılabilir.
2 Çift sarmal kum saati solucanı, çok dişli temas, daha büyük tork iletir, daha büyük eksenel kuvvet, radyal kuvvet ve devirme momenti taşıyabilir
3 Ürün tasarımı, daha sonra değiştirme için uygun olan yurtiçinde ve yurtdışında ortak boyutu benimser
4 Çift kanal destek yapısı, güçlü sertlik, büyük yük radyal kuvvetine ve devrilme momentine dayanabilir, özellikle bağımsız olarak çalıştırılan çift eksenli fotovoltaik, konsantre braket eğim azimutu ve diğer çalışma koşulları için uygundur
5 Çift taraflı koaksiyel çıkış flanşı, simetrik yapı, yüksek montaj hata toleransı, küçük eksenel boyut, yerden tasarruf, içi boş çıkış mili yapısı, kablolama ve yapısal düzen için uygun
6 Yerinde kirliliği önlemek için ithal çift dudaklı iskelet conta halkası
Başvuru
Düz tek eksenli, tek eksenli güç üretimi, konsantre güç üretimi vb. gibi fotovoltaik güç üretim sistemlerinin eğim konumunun döndürülmesi için kullanılır.Düz tek eksenli takip sistemi, kuzey-güney ve doğu-batı takibinde düzenlenmiş bir takip braketi şeklidir.Astronomik algoritmaya göre, motor, güneş panellerinin güneşin azimutunu takip etmesini sağlamak, fotovoltaik modülün yüzeyindeki doğrudan güneş ışığını artırmak ve güç üretimini artırmak için braketi çalıştırır.
