Ürün ayrıntıları:
|
Malzeme: | QT | modeli: | VE7" |
---|---|---|---|
Dişli Oranı: | 51:1 | standart renk: | RAL 9006 |
Normal Çıkış Torku: | 5100Nm | Tutma Torku: | 39 kNm |
Devirme Torku: | 5 kNm | Maksimum tork: | 7650 Nm |
Vurgulamak: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |

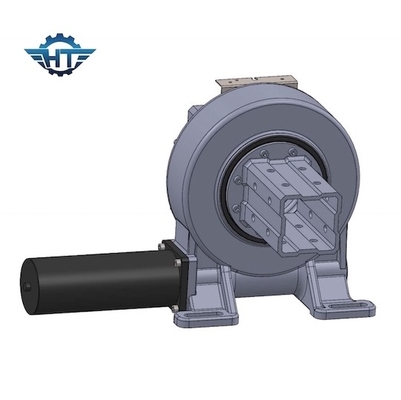

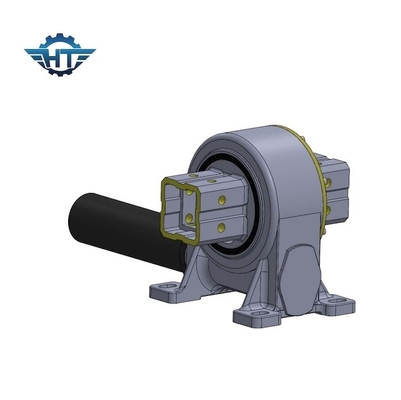

Eğik İzleme Sistemi için Yüksek Torklu VE7 Dikey Tek Eksenli Güneş Döner Tahrik
Tek Eksenli Güneş Döner Tahrik Açıklaması
Eğik tek eksenli izleme braketinin dönüş ekseni, yatay düzleme eğimli bir açıyla kurulur ve tek boyutlu bir eksen etrafında döner.Dönme ekseninin yönü kuzey-güneydir, böylece fotovoltaik modülün ışık alma yüzeyi, tek boyutlu yönde güneş ışığının geliş açısına mümkün olduğunca dik olur.
VE Döner Sürücülerin Parametreleri
modeli | Oran | Nominal Çıkış Torku (Nm) | Devirme Torku (Nm) | Tutma Torku (Nm) | Eksenel Yük (kN) | Radyal Yük (kN) | Yeterlik | Hassasiyet (°) | Kendinden kilitleme | Ağırlık (kg) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | %40 | ≤0.1 | Evet | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | %40 | ≤0.1 | Evet | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | %40 | ≤0.1 | Evet | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | %40 | ≤0.1 | Evet | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | %40 | ≤0.1 | Evet | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | %40 | ≤0.1 | Evet | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | %40 | ≤0.1 | Evet | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | %40 | ≤0.1 | Evet | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | %40 | ≤0.1 | Evet | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | %40 | ≤0.1 | Evet | 251 |
Avantajlar
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece dönme aralığı
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi
Özellikler
1. Kapsamlı eksenel kuvvet, radyal kuvvet ve devrilme momenti iletebilen düşük hız koşullarında yüksek tork çıkışı
2. Helisel dişli ve sonsuz tahrik modu.İyi ekonomi, eksenel boyutta güçlü esneklik
3. Zarf kum saati solucanı, çok dişli temas, güçlü yük taşıma kapasitesi
4. Yüksek performans yoğunluk oranı
5. Kendinden kilitleme performansı veya giriş freni ekleyin
6. Küçük alan oranı, uygun kurulum ve sökme
7. Çeşitlendirilmiş çıktı formları
8. Boşluk değerini önceden ayarlayın ve doğrudan makineye kurun
9. IP66
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
