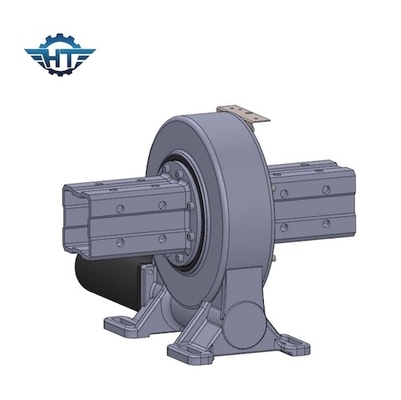

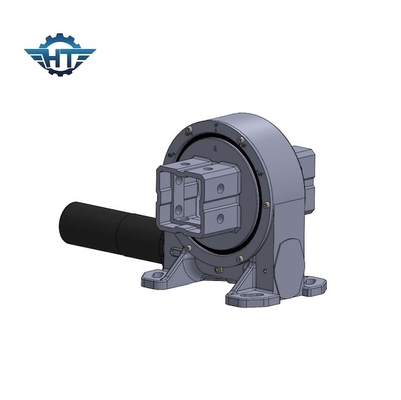

VE9 Kompakt Sonsuz Şanzıman Döner Tahrik 60 KN CSP Isı Takip Sistemi için

VE9 Kompakt Sonsuz Şanzıman Döner Tahrik 60 KN CSP Isı Takip Sistemi için
VE9 Kompakt Sonsuz Şanzıman Döner Tahrik 60 KN CSP Isı Takip Sistemi için VE9 Kompakt Sonsuz Şanzıman Döner Tahrik 60 KN CSP Isı Takip Sistemi için

Büyük resim :  VE9 Kompakt Sonsuz Şanzıman Döner Tahrik 60 KN CSP Isı Takip Sistemi için

Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: VE9"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: KONTRPLAK KUTU
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

VE9 Kompakt Sonsuz Şanzıman Döner Tahrik 60 KN CSP Isı Takip Sistemi için

Açıklama
modeli: VE9 Dişli Oranı: 61:1
Başvuru: Güneş Isı Takip Sistemi Menşe yeri: Changzhou, Çin
Yapı: Helisel Sonsuz Dişli sertifika: ISO9001, CE
Kurulum: Dikey Kurulum Ters tepki: <0,1°
Vurgulamak:

Kompakt Sonsuz Dişli Kutusu Döner Tahrik

,

60 KN Sonsuz Dişli Kutusu Döner Tahrik

,

Güneş Isı Takip Sistemi Döner Tahrik

PV, CPV, CSP Solar Isı Takip Sistemi için VE9 Kompakt Sonsuz Şanzıman Döner Tahrik



Sonsuz Dişli Döner Tahrik Açıklaması



Fonksiyon: Döner tahrikler, yatay şaft üzerindeki sonsuz vidanın dişli için sürücü görevi gördüğü standart sonsuz teknoloji ile çalışır, genel olarak şaft elektrikli dişli motoru tarafından tahrik edilir.



Dişli oranı: Yatay sonsuz vidanın dönüşü, dişliyi vida eksenine dik bir eksen etrafında döndürür.Bu kombinasyon, tahrik edilen ünitenin hızını azaltır ve ayrıca torkunu çoğaltır;hız azaldıkça orantılı olarak artar. Millerin hız oranı, sonsuz vida üzerindeki diş sayısının sonsuz dişli çark veya dişlideki diş sayısı ile ilişkisine bağlıdır.



VE Döner Sürücülerin Parametreleri



modeli Oran Nominal Çıkış Torku (Nm) Devirme Torku (Nm) Tutma Torku (Nm) Eksenel Yük (kN) Radyal Yük (kN) Yeterlik Hassasiyet (°) Kendinden kilitleme Ağırlık (kg)
3" 31:1 600 1500 1800 22 15 %40 ≤0.1 Evet 12
5" 37:1 800 5000 9200 16 27 %40 ≤0.1 Evet 18
7" 57:1 1750 7000 13200 34 58 %40 ≤0.1 Evet 32
8" 51:1 2250 11200 20400 50 80 %40 ≤0.1 Evet 28
9" 61:1 2250 16000 30800 60 130 %40 ≤0.1 Evet 52
12" 78:1 4300 25000 40560 77 190 %40 ≤0.1 Evet 65
14" 85:1 5600 48000 44200 110 230 %40 ≤0.1 Evet 88
17" 102:1 6750 67000 53040 142 390 %40 ≤0.1 Evet 135
21" 125:1 16000 89000 65000 337 640 %40 ≤0.1 Evet 192
25" 150:1 21450 112000 89000 476 950 %40 ≤0.1 Evet 251



VE9 Döner Sürücünün Teknik Parametreleri



modeli VE9 Anavatan Changzhou, Çin
Marka HANGTUO Tip Kapalı Muhafaza, IP66
Malzeme 42CrMo,50Mn Çıkış Torku 7320 Nm
Devirme Momenti Torku 16.3 Bin Nm Tutma Torku 55 KNm
Statik Eksenel Derecelendirme 60 KN Statik Radyal Derecelendirme 130 KN
Dinamik Eksenel Derecelendirme 30 KN Dinamik Radyal Derecelendirme 65 KN
Dişli Oranı 61:1 Yeterlik %40



Uygulamalar



Döner tahrik uygulamaları arasında güneş takip cihazları, CSP, CPV, rüzgar türbinleri, uydu ve radar çanakları, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ekleri, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri vb. bulunur.
