Ürün ayrıntıları:
|
Dişli Oranı: | 102:1 | Yeterlik: | %40 |
---|---|---|---|
Tip: | kapalı konut | Başvuru: | Yatay Tek Eksen Bağlantı Sistemi |
OEM hizmeti: | Mevcut | sürücü: | DC motoru |
Özellik: | kendini kilitleme | Renk: | İstendiği Gibi |
Vurgulamak: | hydraulic slew motor,solar tracker drive |

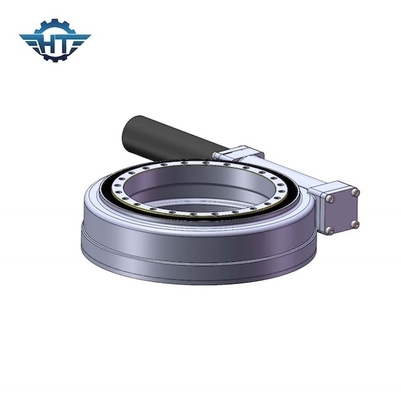

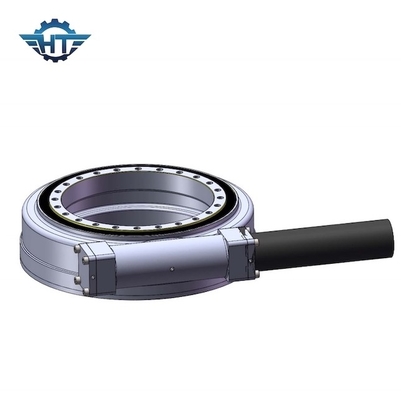

Yatay Tek Eksenli Bağlantı Sistemi için SE17 Kendinden Kilitli Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner Tahrik Açıklaması
Güneş enerjisi endüstrisi için özel döner halka yatak çözümlerimiz, güneş enerjisinin verimli ve uygun maliyetli bir şekilde kullanılmasına yardımcı olur.Döner tahriklerimiz ve sonsuz dişli tahriklerimiz, küçük bir pakette en yüksek dinamik ve statik tork yük kapasitesini sunar.Güneş takip sisteminin dönüşüne yardımcı olmak için tasarlanmıştır ve güç üretim verimliliğini artırır.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Uygulamalar
Güneş için: Yoğunlaştırıcı Solar Dish, CPV (Konsantre Fotovoltaik), CSP (Konsantre güneş enerjisi), solar parabolik oluk, PV izleyici
Rüzgar için: Rüzgar türbinlerinde kaideyi döndürmek için kullanılır.
İnşaat Makineleri Uygulaması: yaygın olarak monte edilmiş kamyon vinci, hava çalışma platformu, Dock Vinci, Kereste Kepçe üzerine uygulanır
Endüstri Pazarı: Otomasyon/Montaj hattı, robotik kol
Uydu: döner sürücü, uydu çanağındaki uzay iletişimi ve küresel konumlandırma sistemleri için kullanılabilir
