Ürün ayrıntıları:
|
tip: | dikey 6 inç | Malzeme: | QT |
---|---|---|---|
Garanti: | 10 yıl | Boy: | 3 inç ila 25 inç |
Diş Tipi: | sarmal diş | motor: | AC veya DC veya Hidrolik motor |
Renk: | gereğince, gerektiği gibi | Başvuru: | PV , CSP ve GBM İzleyiciler |
Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |

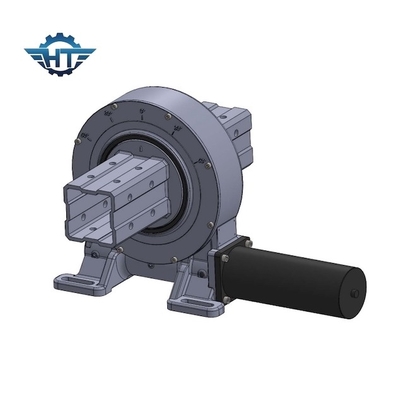

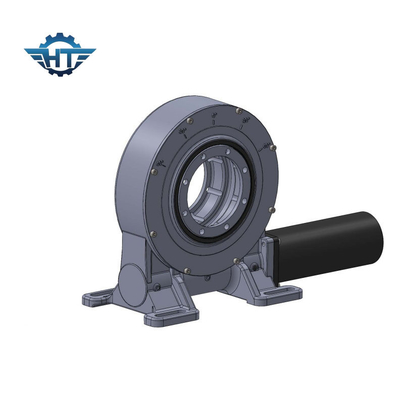

PV, CSP ve CPV İzleyiciler İçin Dikey Tek Eksenli Sonsuz Dişli Döner Tahrik
Tek Eksenli Sonsuz Dişli Döner Tahrik Açıklama
Hangtuo'nun döner tahrikleri, tek bir dişli kademesinde büyük bir oran sağlayan hassas hareket teknolojisini kullanır.Rulman ve dişliler, ağırlık ve performans için optimize edilmiş, düşük profilli, kendi kendini tutan ve kuruluma hazır bir yuvaya monte edilmiştir.Bu son derece uyarlanabilir ürünler ayrıca güçlü darbe direnci, uzun ömür performansı, yumuşak dönüş, yatak koruması ve sızdırmaz tahrik seçeneklerine sahiptir.Belirli uygulamalar için özel çözümler sağlama yeteneğine sahibiz.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Uygulamalar
Ürünlerimiz, esas olarak tek veya çift eksenli güneş takip sistemlerinde, inşaat araçlarında, liman makinelerinde, modüler araçlarda ve küçük rüzgar enerjisi sistemlerinde uygulanan döner tahrikleri ve ilgili bileşenleri içerir.Daha fazla diş teması, artırılmış tahrik torku ve daha yumuşak dönüş sağlayan kum saati sonsuz mili ile çevirme halkasının kombinasyonu nedeniyle, PV/CPV/CSP güneş termal izleme sistemleri için müşteri tarafından evden ve gemide döner tahrikler/redüktörler seçilmektedir.PV, CPV, CSP ve güneş enerjisi izleme alanlarında hem düzenli hem de hassas izleme gereksinimlerini karşılamak için 60'tan fazla modelle 3 inçten 25 inç'e kadar farklı boyutlar mevcuttur.
