Ürün ayrıntıları:
|
modeli: | SE1~SE25 | Dişli Oranı: | 31:1~150:1 |
---|---|---|---|
Başvuru: | Dış Mekan Güneş Takip Sistemleri | Menşe yeri: | Changzhou, Çin |
sertifika: | ISO9001 / CE | Kurulum: | Yatay ve dikey |
Bakım: | Kolay | Renk: | İstendiği Gibi |
Ters tepki: | 0.15 dereceden az | ||
Vurgulamak: | solar tracker drive,solar slew drive |

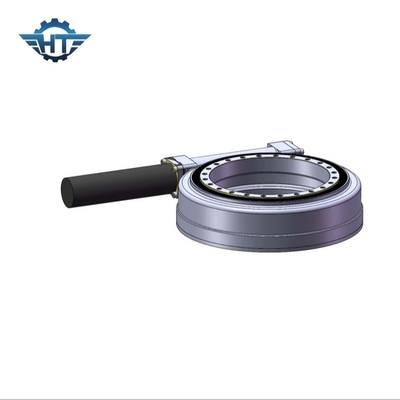

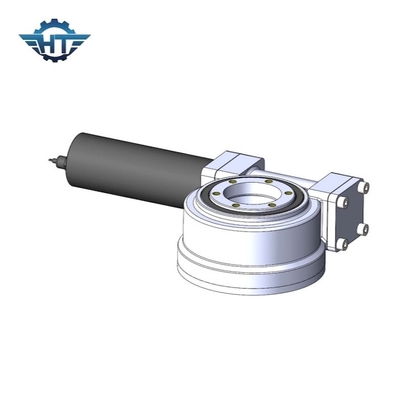

Yüksek Torklu Dış Mekan Güneş Takip Sistemleri İçin Çok Dişli Temaslı Küçük Döner Tahrik
Küçük Döner Tahrik Açıklaması
Döner tahrik, radyal ve eksenel yükleri güvenli bir şekilde tutabilen ve ayrıca dönme için bir tork iletebilen bir dişli kutusudur.Döndürme, tek bir eksende veya birden fazla eksende birlikte olabilir.Döner halka tahrikleri, dişliler, yataklar, contalar, mahfaza, motor ve diğer yardımcı bileşenler üretilerek ve bitmiş bir dişli kutusuna monte edilerek yapılır.
Döner tahrik, büyük bir oranda tek kademeli dişli sağlamak için yüksek hassasiyete sahiptir.Rulmanlar ve dişliler, ağırlığı ve performansı optimize etmek için küçük, bağımsız ve kuruluma hazır bir kutuya monte edilmiştir.Bu son derece uyarlanabilir ürünler aynı zamanda sağlam darbe direnci, uzun ömür performansı ve yumuşak dönüş, yatak koruması ve sızdırmaz tahrik seçeneklerine sahiptir.Deneyimli bir döner sürücü üreticisi olarak, yüksek kaliteli döner sürücüler sağlama yeteneğine sahibiz.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Uygulamalar
Çift eksenli döner tahrikler için en yaygın döner tahrik uygulaması, heliostatlar ve konsantre fotovoltaikler (CPV) gibi çift eksenli güneş takip cihazları ve uydu veya radar çanaklarıdır.Diğer uygulamalar arasında otomotiv asansörleri, robotik kol konumlandırıcılar ve sahne ekipmanları yer alır.
