Ürün ayrıntıları:
|
Dişli Oranı: | 85:1 | Tip: | kapalı |
---|---|---|---|
Başvuru: | İnşaat makineleri | sürücü: | Hidrolik motor |
IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
Yeterlik: | %40 | Kesinlik: | 0.15 derece |
Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |

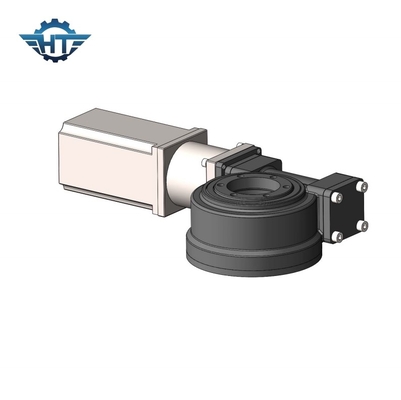

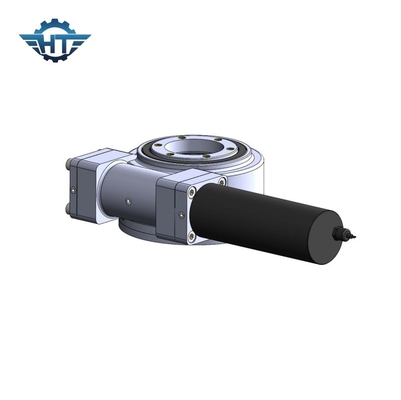

İnşaat Makineleri için Sonsuz Dişli Kapalı Küçük Döner Tahrik Su Verilmiş Dişli
Kapalı Küçük Döner Tahrik Açıklaması
SE serisi, IP66 muhafaza koruma seviyesine sahip kapalı bir muhafazalı döner sürücüdür.Döner halka ile sonsuz mil arasında temas halinde olan 5 dişe sahip bir kum saati sonsuz mil ile tasarlanmıştır.Bu tasarım, ağır yükler için çok sağlam bir geri tutma torku kapasitesi sunar.Madencilik sektörü, çimento sektörü ve ince partikül ortamının yüksek oranda kirletildiği daha birçok sektör, sızdırmazlığı nedeniyle bu tahriki tercih etmektedir.Aynı zamanda, diğer tasarımlara kıyasla iyi bir şekilde kapatıldığı için, şiddetli yağmur ve kara maruz kalan dış mekan kurulumlarının çoğu için tercih edilir.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Başvuru
Sonsuz tahriklerin, inşaat ve montaj platformları, orman makinelerine kokpitlerin yerleştirilmesi, malzeme taşıma ekipmanları, güneş sistemlerinin konumlandırılması, üst yapıların kontrolü ve operasyonel uygulamalar gibi çeşitli uygulamalarda ve çeşitli çalışma koşullarında birçok makine ve ekipmanda etkili olduğu kanıtlanmıştır. inşaat makineleri, endüstriyel vinçler vb.
Avantajlar
1. Yağ sızıntısını verimli bir şekilde önlemek için iskelet yağ keçesi kullanın
2. Tasarlanan montaj boyutu birçok uygulamaya uygun olabilir.
3. Kolay bakım
4. Güçlü yapışma ve sürüş torkuna sahip sonsuz dişli yapısını benimseyin
