Ürün ayrıntıları:
|
Tip: | VE Döner Tahrik | Malzeme: | 42CrMo veya 50Mn |
---|---|---|---|
Garanti: | 5~10 Yıl | Boyut: | 3 inç ila 25 inç |
diş tipi: | sarmal diş | Motor: | AC veya DC veya Hydarulic |
renk: | Müşteri Gerekli | Başvuru: | konsantre güneş enerjisi sistemi |
Vurgulamak: | solar tracker drive,slewing drive for solar tracking system |

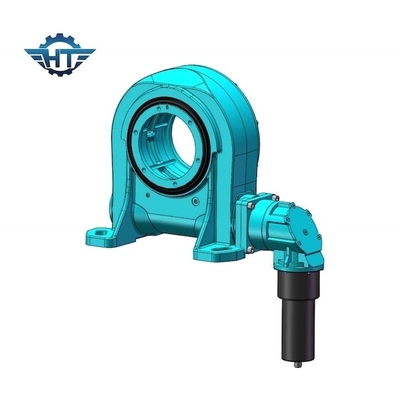

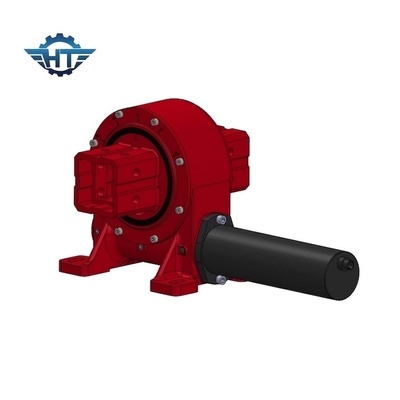

Konsantre Güneş Enerjisi Sistemi için Ağır Hizmet Sonsuz Şanzıman IP66 Kapalı Sıfır Boşluklu Döner Tahrik
Sonsuz Şanzıman Açıklaması
Döner tahrikler, döner halka, dişli, muhafaza ve motordan (elektrikli veya hidrolik) oluşan hepsi bir arada bir ünitedir ve eksenel, radyal ve moment yüklemesi için tasarlanmıştır.Yüksek doğruluğun gerekli olduğu uygulamalar için özel olarak yüksek boşluklu sonsuz dişli dönüş sürücüleri geliştirdik.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Özellikler
1. Hangtuo döner Sürücüler, daha fazla yük taşıma, verimlilik ve doğruluk için kum saati (Çift Zarflama) sonsuz teknolojisi ile güçlendirilmiştir.
2. Çok çeşitli sürücü stilleri, model boyutları, performans aralıkları, sızdırmazlık seçenekleri ve montaj özellikleri üretin.
3. Standart model boyutları 75 mm'den 800 mm'ye kadardır.
4. Geri tepme, neredeyse sıfır geri tepme
5. Kendinden kilitleme
Çoklu Seçenekler
1. Dişli küçültme oranı 31:1 ila 150:1
2. Yatay, dikey veya çok eksenli montaj kombinasyonu
3. Tek solucan veya çift solucan
4. Elektrikli veya Hidrolik motor seçeneği
5. Konut: Açık veya Kapalı
6. Özelleştirilmiş giriş yapılandırmaları
7. Uygulama gereksinimlerine göre özel tasarımlar
