Ürün ayrıntıları:
|
Tip: | VE Döner Tahrik | Malzeme: | 42CrMo veya 50Mn |
---|---|---|---|
Garanti: | 5~10 Yıl | Boyut: | 3 inç ila 25 inç |
diş tipi: | sarmal diş | Motor: | AC veya DC veya Hydarulic |
renk: | Müşteri Gerekli | Başvuru: | güneş izci |
Vurgulamak: | solar slew drive,slewing drive for solar tracking system |

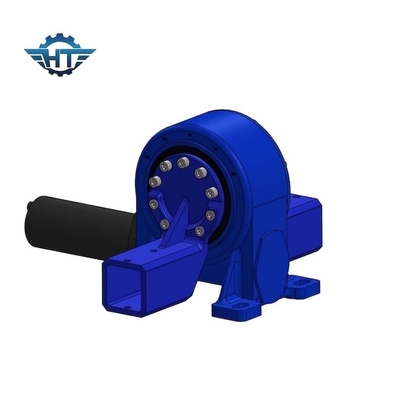

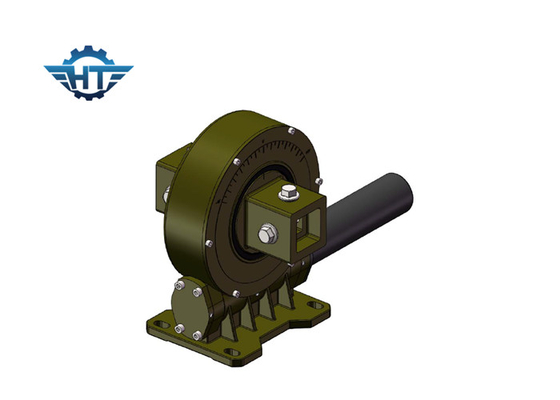

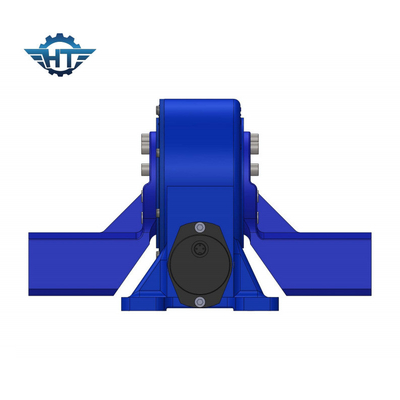

12VDC Dişli Motorlu ve Kapalı Muhafazalı VE9 Dikey Sonsuz Dişli Küçük Döner Tahrik
Sonsuz Dişli Küçük Döner Tahrik Açıklaması
Döner tahrik, entegre tahrik güç kaynağına sahip tam devirli bir döner hız azaltma tahrik mekanizmasıdır.Tahrik takipçisi ve mekanizma eki olarak kullanılır.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Avantajlar
1. Modülerlik
Döner tahrikin yüksek derecede entegrasyonu nedeniyle, kullanıcının döner cihazı oluşturan bileşenlerin her bir parçasını satın alması ve işlemesi gerekmez ve ürün üretiminin başlangıcındaki hazırlık sürecini bir dereceye kadar azaltır, böylece emek verimliliğini büyük ölçüde artırır.
2. güvenlik
Ters kendinden kilitleme özelliklerine sahip sonsuz dişli tahriki, yalnızca sonsuz dişli tarafından sürülebilen ve sonsuz dişli tarafından sürülemeyen ters kendi kendine kilitlemeyi sağlayabilir.Bu özellik, döner sürücünün, bilimsel ve teknolojik içeriği geliştirirken kaldırma, hava çalışması ve diğer ekipmanlarda yaygın olarak kullanılmasına izin verir, aynı zamanda ana işletim ve işletim güvenliği faktörünün kararlılığını büyük ölçüde artırır.Geleneksel döner ürünlerle döner tahrik, kurulumla karşılaştırıldığında basit, bakımı kolaydır, büyük ölçüde kurulum için yerden tasarruf sağlar.
3. Ana bilgisayar tasarımını basitleştirin
Geleneksel dişli tahrik ile karşılaştırıldığında, sonsuz dişli tahrik nispeten büyük bir azaltma oranı olabilir, bazı durumlarda ana bilgisayar, müşteriler için tedarik maliyetlerini azaltmak için redüktör parçalarını kaydedebilir, ancak aynı zamanda ana bilgisayar arıza oranını da büyük ölçüde azaltır.
Uygulamalar
Ürünlerimiz, esas olarak tek veya çift eksenli güneş takip sistemlerinde, inşaat araçlarında, liman makinelerinde, modüler araçlarda ve küçük rüzgar enerjisi sistemlerinde uygulanan döner tahrikleri ve ilgili bileşenleri içerir.
Daha fazla diş teması, artırılmış tahrik torku ve daha yumuşak dönüş sağlayan kum saati sonsuz mili ile çevirme halkasının kombinasyonu nedeniyle, PV/CPV/CSP güneş termal izleme sistemleri için müşteri tarafından evden ve gemiden döner tahrikler/redüktörler seçilmektedir.PV, CPV, CSP ve güneş enerjisi izleme alanlarında hem düzenli hem de hassas izleme gereksinimlerini karşılamak için 60'tan fazla modelle 3 inçten 25 inç'e kadar farklı boyutlar mevcuttur.
