Ürün ayrıntıları:
|
| Malzeme: | QT | Özellik: | dikey küçük boyut |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Yeterlik: | %40 |
| Renk: | RAL 9006 | Başvuru: | Güneş Takip Sistemleri |
| Menşe yeri: | Changzhou, Çin | sürücü: | 24VDC Motor |
| Vurgulamak: | solar slew drive,slewing drive for solar tracking system |
||

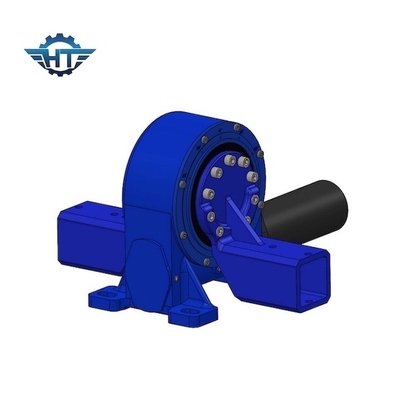

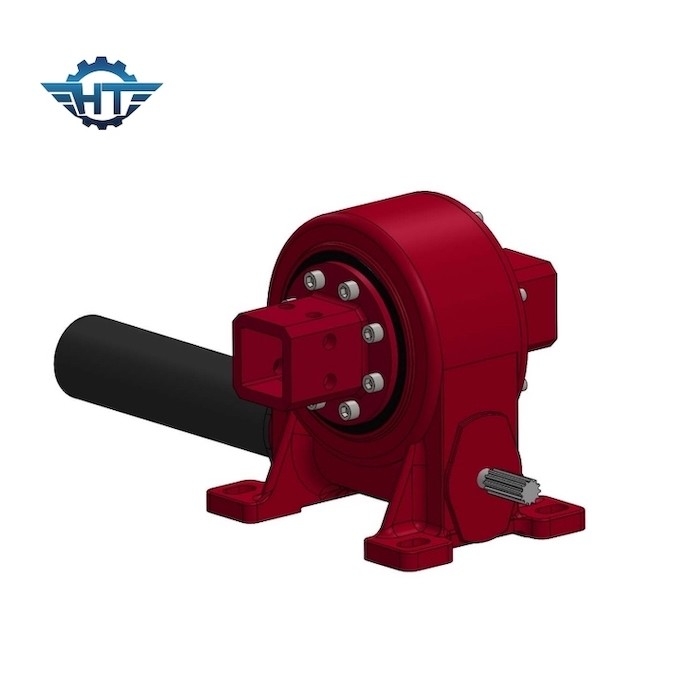

Güneş Takip Sistemleri İçin Tek Eksenli Küçük Boşluklu Döner Dişli Tahrik Redüktörü
Küçük Boşluklu Döner Dişli Açıklama
Döner tahrik, genellikle sonsuz, döner halka, gövde, motor ve diğer bileşenlerden oluşan, genellikle döner halka olarak adlandırılan yeni bir çevirme ürünüdür.Çekirdek bileşenler döner yataklar olduğundan, aynı anda eksenel kuvvetlere, radyal kuvvetlere ve devrilme momentlerine dayanabilirler.Geleneksel döner ürünlerle karşılaştırıldığında, yeni döner tahrik, kolay kurulum, kolay bakım ve daha fazla kurulum alanı sunar.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Dikey küçük boyutlu çevirme dişlisi, tek eksenli güneş takip sistemlerinde uygulanabilir.
