Ürün ayrıntıları:
|
| Tip: | VE5 Döner Tahrik | Malzeme: | 42CRMN veya 50Mn |
|---|---|---|---|
| Başvuru: | Konsantre Güneş İzleyicileri | Garanti: | 10 yıl |
| renk: | Müşteri Gerekli | Boyut: | 3 İnç - 25 İnç |
| Motor: | 24VDC | Özellik: | Uzun yaşam |
| Vurgulamak: | solar slew drive,slewing drive for solar tracking system |
||

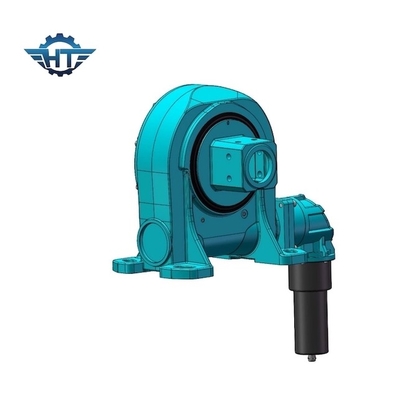

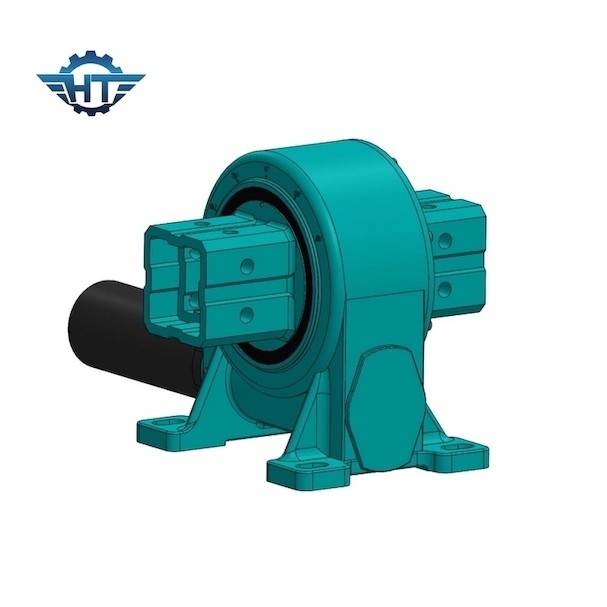

Konsantre Güneş İzleyiciler için Tek Eksenli Güneş İzleyici Küçük Döner Tahrik
Küçük Döner Tahrik Açıklaması
Genellikle sonsuz tahrik veya döner yataklar olarak adlandırılan Döner Tahrik, dişli veya döner halka yatağı, sonsuz, taban ve tamamen kapalı muhafazadan oluşan eksiksiz, kuruluma hazır bir sistemdir.Hidrolik veya elektrik motorları, planet dişli kutuları ile özelleştirilebilir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Özellikler
1. 0~180° arasında döndürün
2. Sol veya sağ tarafa bir tahrik motoru bağlayın
3. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
8. Dikey kurulum için uygun yüksek arka tutma torku
9. Düşük bakım
Uygulamalar
Fotovoltaik güç istasyonu izleme, düz tek eksenli bağlantı, eğik tek eksenli bağlantı, eğik tek eksenli ve iki eksenli izleme sistemini içerir.
1. Düz tek eksenli bağlantı
30 derecenin altındaki enlemler ve 12 derecenin altındaki zemin eğimleri için uygundur.
2. Eğik tek eksenli bağlantı
Orta ila yüksek enlemler için uygun olan zeminin yaklaşık olarak düz olması gerekir.
3. Eğik tek eksenli birim
Orta ve yüksek enlemler için uygundur.
4. Çift eksen
Herhangi bir enlem için uygundur.
