Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | VE9" |
|---|---|---|---|
| Dişli Oranı: | 61:1 | Puanlanmıs tork: | 4300 Nm |
| Tutma Torku: | 27200 Nm | Devirme Torku: | 16000 Nm |
| Yeterlik: | %40 | Çıktı: | flanş |
| Vurgulamak: | solar tracker drive,solar slew drive |
||

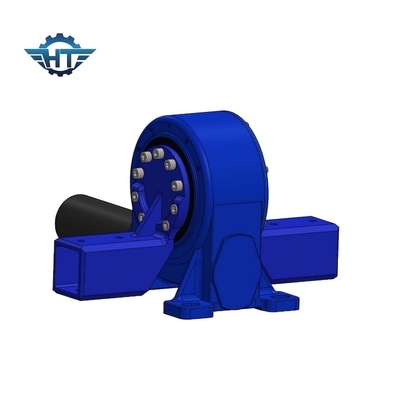

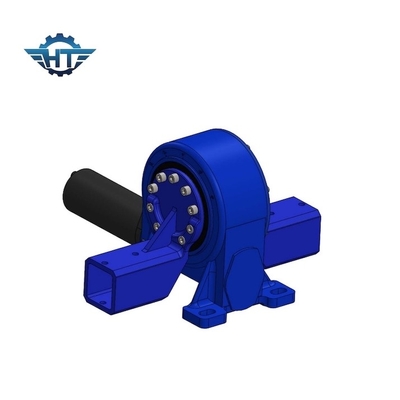

Güneş Takip Sistemi için Squre Tüp Çıkışlı Kapalı Sonsuz Dişli Döner Tahrik
Sonsuz Dişli Döner TahrikTanım
Döner tahriklerin döner modülleri, dişlili bir döner halka içeren bir dökme demir mahfazaya entegre edilmiş kompakt döner ünitelerdir.Dişli, dönüş halkasını büyük bir hassasiyetle döndürür ve sorunsuz dönüş ve maksimum çaba sağlar.Dikey tip döner sürücüler, tek bir yüksek güçlü ünitede dikey montaj ve tam kapalı sürücü sunar.Bu önemli bir makine şanzıman parçalarıdır.
ISO9001 sisteminde gerekli olan standarda göre üretiyoruz.Ayrıca CE sertifikalarını da geçtik.Döner tahrik uzun bir ömre sahiptir ve kullanım ömrü boyunca 30 yıl saha için tasarlanmıştır.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Sıcaklığı(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Avantajlar
1. Yüksek tutma torku
2. İçeride sarmal solucan sürücüsü
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
5. Flanş çıkışı
