Ürün ayrıntıları:
|
| modeli: | VE9 | Kendinden kilit: | Evet |
|---|---|---|---|
| sertifika: | ISO9001, CE | Garanti: | 5~10 yıl |
| Malzeme: | 50Mn, 42CrMo | Başvuru: | Açık Alan Güneş İzleyicileri |
| Renk: | İstendiği Gibi | Kesinlik: | ≤0.1 |
| Vurgulamak: | ISO9001 Dikey Döner Sürücü,Erozyon Önleyici Sonsuz Sürücü Döner Halka,ISO9001 döner halka sürücüsü |
||

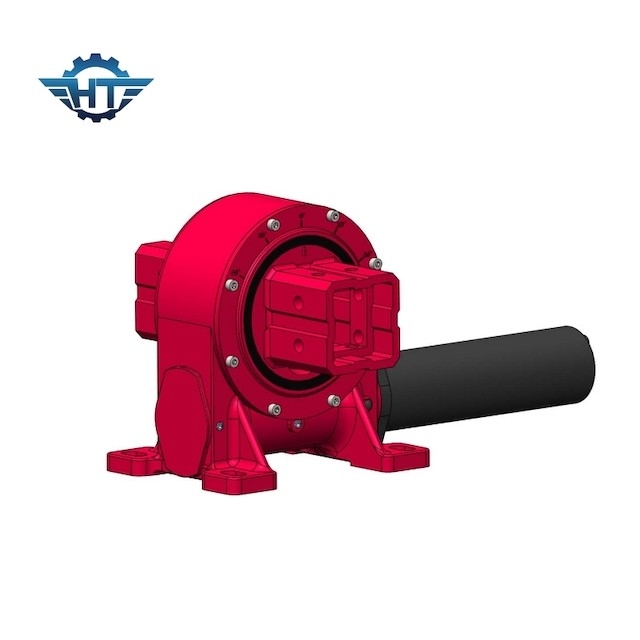

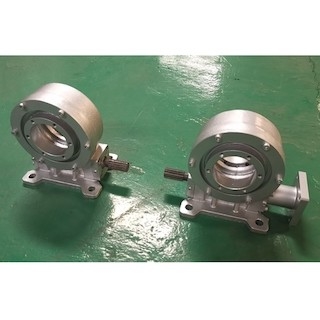

9 İnç Tek Döner Sonsuz Dişli, Açık Alan Güneş İzleyiciler için Erozyon Önleyici Kaplama
Tek Eksenli Döner Tahrik Açıklaması
Tek eksenli döner tahrik, tahrik güç kaynağı ile entegre edilmiş bir redüksiyon iletim mekanizmasıdır.Döndürme, tek bir eksende veya birden fazla eksende birlikte olabilir.Dönme, yavaşlama fonksiyonlarını bütünleştiren, basit bir yapıya sahip ve aynı zamanda uygun üretim ve bakıma sahip genel amaçlı bir redüksiyon şanzıman mekanizmasıdır.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Düz tek eksenli takip sistemi
Düz tek eksenli izleme sistemi, NS eksenli düz tek eksenli izleme sistemine bölünebilen piyasada en yaygın kullanılan izleme sistemidir (yani, dönüş ekseni kuzey-güney yönünde kurulur) ve EW ekseni düz tek eksenli izleme sistemi (yani dönüş ekseni).doğu-batı yönünde kurulur).Bunlar arasında, NS eksenli düz tek eksenli izleme sistemi en yaygın kullanılanıdır.
NS eksenli yatay tek eksenli takip sistemi için daha yüksek enlemlere sahip alanlara uyum sağlamak için eğim açılı düz tek eksenli takip sistemi geliştirilmiştir.
