Ürün ayrıntıları:
|
modeli: | VE9 | Dişli Oranı: | 61:1 |
---|---|---|---|
Başvuru: | Güneş enerjisi | Menşe yeri: | Changzhou, Çin |
sürücü: | Planet Şanzıman | sertifika: | ISO9001, CE |
Renk: | İstendiği Gibi | Ters tepki: | ≤0.1° |
Vurgulamak: | 130 KN Döner Yatak Tahrik,Planet Şanzıman Döner Rulman Tahrik,130 KN Kapalı Döner Tahrik |

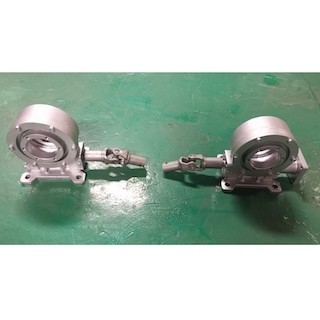

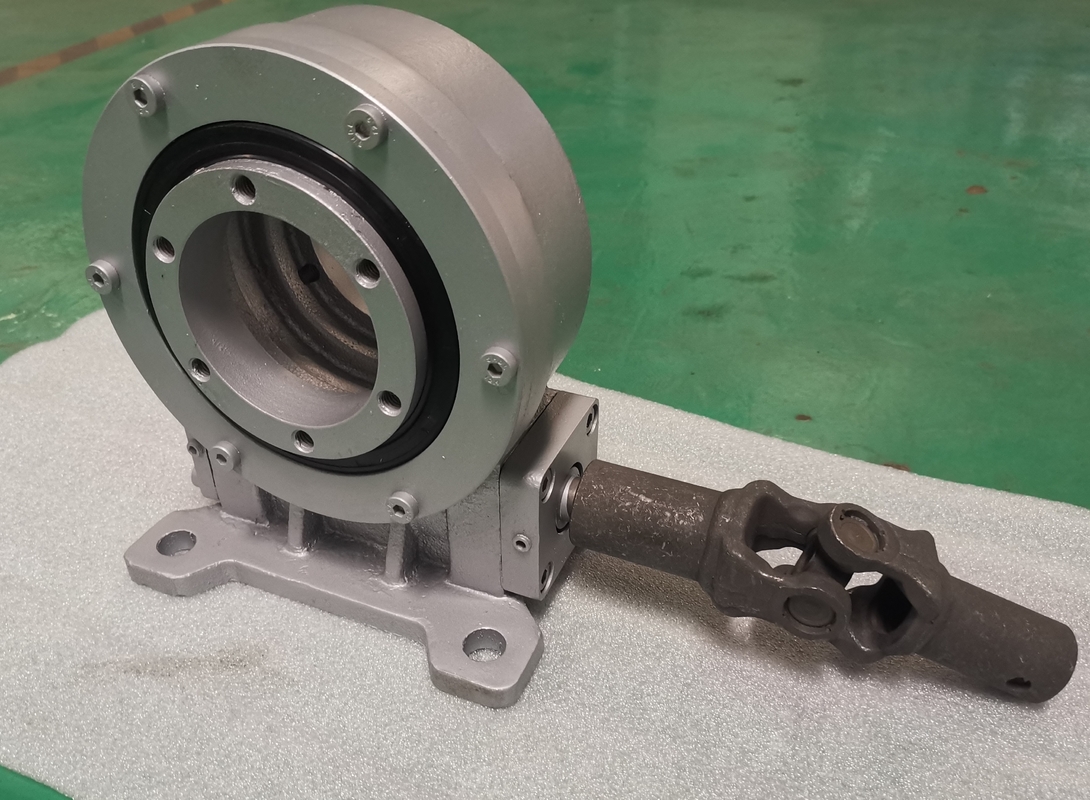

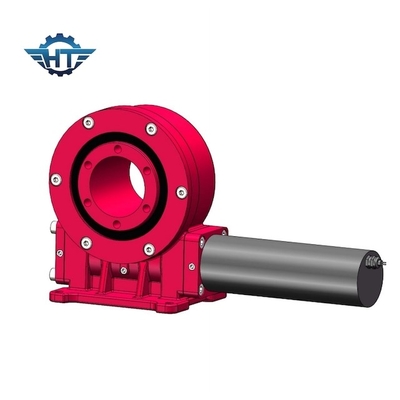

61/1 Oranlı Dikey Sonsuz Dişli Döner Rulman, Solar Tracker İçin Kapalı Ev ile
Sonsuz Dişli Döner Tahrik
Döner tahrik, solucan tarafından tahrik edilen radyal bir dişliye sahiptir.Dişlinin dişleri, sonsuz vidadaki yivlerle buluşur ve sonsuz döndükçe dişli de döner.Farklı döner tahrikler için ortak özellikler, kum saati şeklindeki bir sonsuz dişliyi içerebilir; bu, dişlideki birden fazla dişin aynı anda takılabilmesi nedeniyle genellikle daha verimli olduğu düşünülür.Diğer özellikler, mekanizmaları temiz tutmak için koruyucu bir muhafaza içerebilir, döner sürücülerimiz IP66'dır.Bir rüzgar türbininin dönüşü gibi motor veya tahrik bileşeni de döner tahrikin özel tasarımını değiştirebilir.
Genel olarak, farklı döner tahriklerin amacı eksenel hareketi radyal harekete dönüştürmektir.Sonsuz dişli üzerindeki diş sayısına ve dişli üzerindeki diş sayısına bağlı olarak, eksenel kuvvetin hızı ve gücü belirli bir radikal kuvvete dönüştürülecektir.Uygulamaya bağlı olarak, bir mekanizmayı döndüren torku yükseltmek için bir döner tahrik faydalı olabilir.
VE9 Döner Sürücülerin Teknik Parametreleri
modeli: | VE9 | Anavatan | Changzhou, Çin |
Marka | HANGTUO | Tip | kapalı |
Malzeme | 42CrMo,50Mn | Çıkış Torku | 4300 Nm |
Devirme Momenti Torku | 16 Bin Nm | Tutma Torku | 27,2 Bin Nm |
Statik Eksenel Derecelendirme | 60 KN | Statik Radyal Derecelendirme | 130 KN |
Dinamik Eksenel Derecelendirme | 30 KN | Dinamik Radyal Derecelendirme | 65 KN |
Dişli Oranı | 61:1 | Yeterlik | %40 |
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
Tutma Tork (Nm) |
devirme Tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik | Hassas | IP | Çalışma Seviyesi.(℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 12 |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 18 |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 32 |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 28 |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 52 |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 65 |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 88 |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 135 |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 192 |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | %40 | ≤0.10 | 66 | -40~+120 | Evet | 251 |
Paketleme ve Nakliye
Kontrplak kutuda kontrplak palet üzerinde oturan, kontrplak kutuda sağlamlaştırılmış.
Talebinize göre ayarlayın.
Teslim süresi: Mallar stokta ise genellikle 5-10 gün.Mallar stokta değilse 20-45 gün.Miktarlarına göredir.
Paket: Genel ihracat ambalajı veya isteğiniz gibi özelleştirilmiş ambalaj
