Ürün ayrıntıları:
|
| modeli: | SE1 | Tutma Torku: | 1800 Nm |
|---|---|---|---|
| Devirme Torku: | 1000 Nm | Çıkış Torku: | 400 Nm |
| Statik Eksenel Yük: | 22 kN | Statik Radikal Yük: | 12 kN |
| Hammadde: | QT | Ağırlık: | 6 kilo |
| Vurgulamak: | solar slew drive,slewing drive for solar tracking system |
||
Güneş Enerjisi İçin Yenilenebilir Enerji İçin Yüksek Performanslı Küçük Boyutlu Döner Tahrik
Küçük Boyutlu Döner Sürücü Açıklama

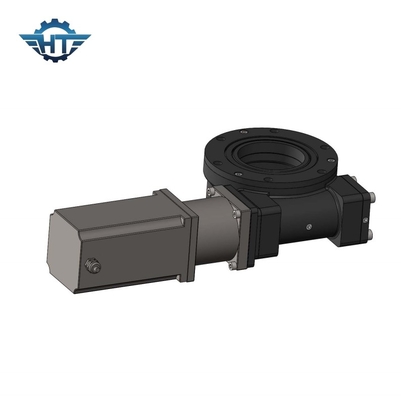

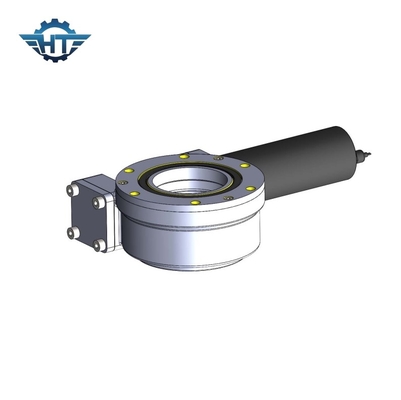

Döner tahrik cihazı, bir tahrik güç kaynağını entegre eden tam dairesel bir dönüş yavaşlama iletim mekanizmasıdır.Döner tahrik cihazı, döner yatağı bir şanzıman takipçisi ve bir mekanizma eki olarak kullanır.Tahrik kaynağı ve mahfaza ve diğer halka, hem şanzıman takipçisi hem de tahrik edilen çalışma parçasının bağlantı tabanı olarak kullanılır, böylece döner yatağın kendisi tam çevreli bir döner bağlantıdır ve tahrik güç kaynağı ve ana şanzıman parçaları, onu dönme, yavaşlama ve sürüş fonksiyonlarını entegre eden ve aynı zamanda basit bir yapıya sahip olan ve üretimi ve bakımı kolay olan evrensel bir yavaşlama şanzıman mekanizması haline getirir.Resimde iki tipik döner tahrik gösterilmektedir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
SE1 Döner Tahrik Veri Sayfası
| modeli | SE1 |
| Oran | 32:1 |
| Nominal Çıkış Torku (Nm) | 400 |
| Devirme Torku (Nm) | 1000 |
| Tutma Torku (Nm) | 1800 |
| Eksenel Yük (kN) | 22 |
| Radyal Yük (kN) | 12 |
| Yeterlik | %40 |
| Hassasiyet (°) | 0.1 |
| Kendinden kilitleme | Evet |
| Ağırlık (kg) | 6 |
| Kurulum Delikleri | 6*M8 |
| Merkez Daire Çapı | Ø 40 mm |
| iç delik | Ø 30 mm |
| Çalışma Sıcaklığı | － 30℃ ~＋80℃ (daha soğuk veya daha sıcak yerlerde kullanılan isteğe bağlı özel gres) |
| Garanti poliçesi | 5 yıl, garanti uzatması mevcut |
Döner bir sürücü satın alırken aşağıdaki parametreleri bilmeniz gerekir:
1 Tork
2 devir/dakika
3 Döner redüktör
