Ürün ayrıntıları:
|
| Döner Tahrik Motoru: | 24VDC | hız: | özelleştirilmiş |
|---|---|---|---|
| Konut: | kapalı | Tip: | Dikey tek tip |
| Malzeme: | 42CrMo veya 50Mn | Garanti: | 5~10 yıl |
| Başvuru: | Güneş Enerjisi Takip Sistemi | Taşıma Paketi: | KONTRPLAK KUTU |
| Vurgulamak: | VE3 Kapalı Döner Sürücü,Kapalı Döner Sürücü Tek Eksenli,VE3 Solar Döner Sürücü |
||

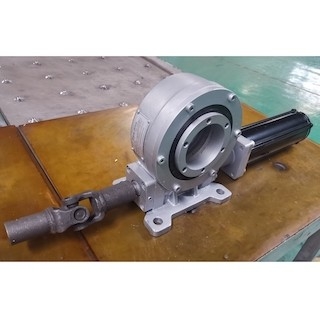

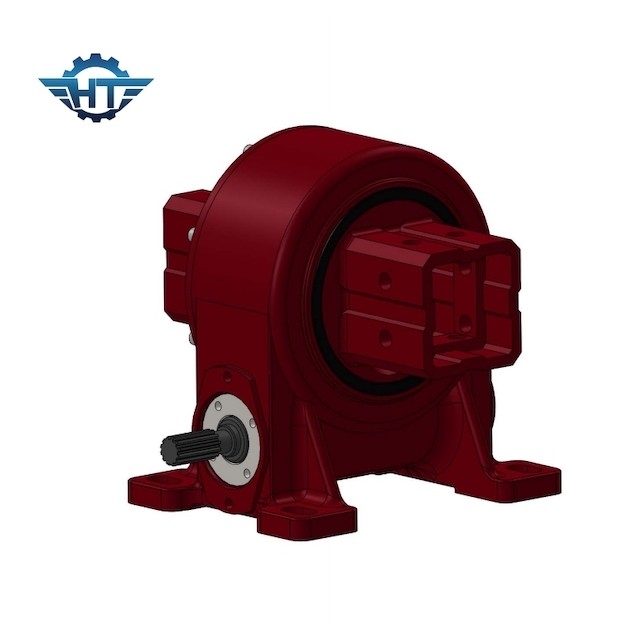

Güneş Enerjisi Takip Sistemi için VE3 Zarflı Sonsuz Dişli Tek Eksenli Döner Kutu
Döner Tahrik Şanzıman Açıklaması
Döner tahrik dişli kutuları, maksimum dişli torku ve en yumuşak dönüş için kum saati sonsuz teknolojisi ile güçlendirilmiştir.Farklı moment yük kapasitelerine sahip farklı döner tahrik modelleri sunuyoruz.Standart döner tahrikler, açık bir mahfaza ve tek kendinden kilitli kum saati sonsuz mil ile donatılmıştır.Güç kaynağı girişi nötr konuma getirildiğinde, sonsuz mil, herhangi bir harici frenleme aygıtı gerektirmeden yükü yerine kilitleyecektir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Düzenlemek
Kurulum Hazırlıkları
1 Döner redüktörde fiziksel hasar olup olmadığını kontrol edin.Döner redüktörü ve bağlantı braketlerini temizleyin.Yatak yüzeyini yabancı maddelerden (demir talaşları, çapaklar, boya, kaynak cürufu vb.) temizleyin.
2 Döner redüktörün montaj yüzeyindeki pas önleyici yağı temizlemek için lütfen aşağıdaki talimatları izleyin.
2.1 Kurulum yüzeyinin dışını temizlemek için temizleme sıvısı (mazot, benzin vb.) kullanın.Temizleme sıvısı kauçuk contanın performansına zarar veremez;
2.2 Lütfen temizleme sıvılarının kullanımına ilişkin yönetmeliklere uyun (üretici yönetmelikleri, işçi koruma, çevre koruma vb. gibi).
2.3 Konumlandırma cıvataları kurulum sırasında gevşetilemez ve kurulum ancak nakliye cıvataları çıkarıldıktan sonra yapılabilir.
