Ürün ayrıntıları:
|
Malzemeler: | 50Mn, 42CrMo | modeli: | VE7 |
---|---|---|---|
Dişli Oranı: | 57:1 | Çıkış Torku: | 7344 Nm |
Tutma Torku: | 60 kNm | Devirme Torku: | 10 kNm |
Menşe yeri: | Çin | Marka adı: | Hangtuo |

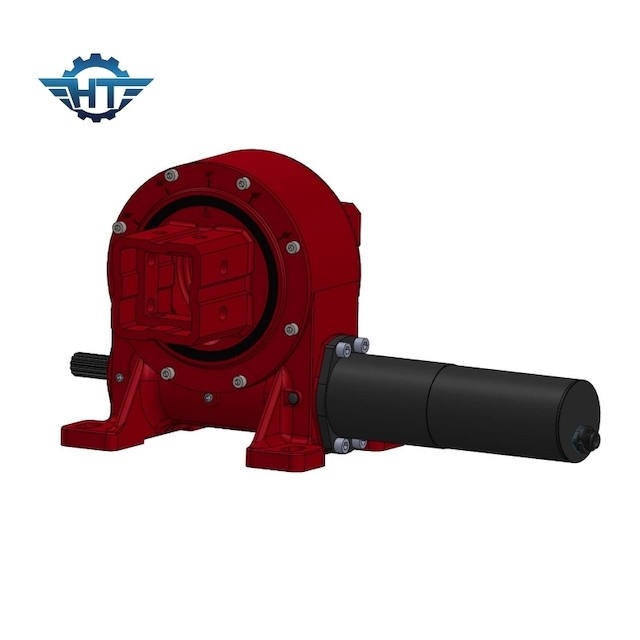

Vurgulamak: | 7" Küçük Döner Sürücü,VE7 Küçük Döner Sürücü,VE7 Kapalı Döner Sürücü |
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Taşıma, Taşıma ve Depolama
1.1.Taşıma sırasında, çarpışmayı önlemek için lütfen döner redüktörün ambalaj kutusunu belirtilen yönde tutun;lütfen iş eldivenleri giyin ve hareket ederken dikkatli olun;döner redüktör genellikle iç ve dış halkalarda, kaldırma tertibatı ile Güvenli kullanım sağlayabilen dişli deliklere sahiptir.
1.2.Depolarken lütfen döner redüktörün ambalaj kutusunu belirtilen yönde tutunuz ve nemden kaçınmak için kapalı bir odada saklayınız.Kapalı ambalajda yüzey korozyon ve paslanma önleyici olup, yaklaşık 5 ay saklanabilir.Daha uzun süre saklamanız gerekiyorsa, lütfen özel koruyucu önlemler alın.
