Ürün ayrıntıları:
|
| Dişli Oranı: | 51:1 | Sonsuz Dişli Boşluğu: | 0.15° |
|---|---|---|---|
| Nominal Çıkış Torku: | 7344 Nm | Tutma Torku: | 60 kN.m |
| Devirme Torku: | 10 kN.m | Yeterlik: | %40 |
| Renk: | İstendiği Gibi | Nakliye yolu: | deniz, hava, demiryolu, ekspres |
| Vurgulamak: | Çift Zarflı Küçük Döner Sürücü,VE7 Küçük Döner Sürücü,VE7 Döner Halkalı Sürücü |
||

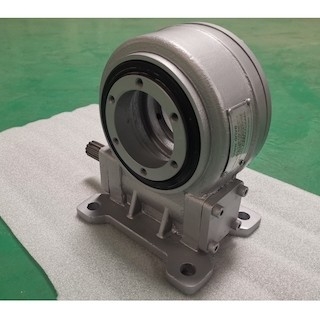

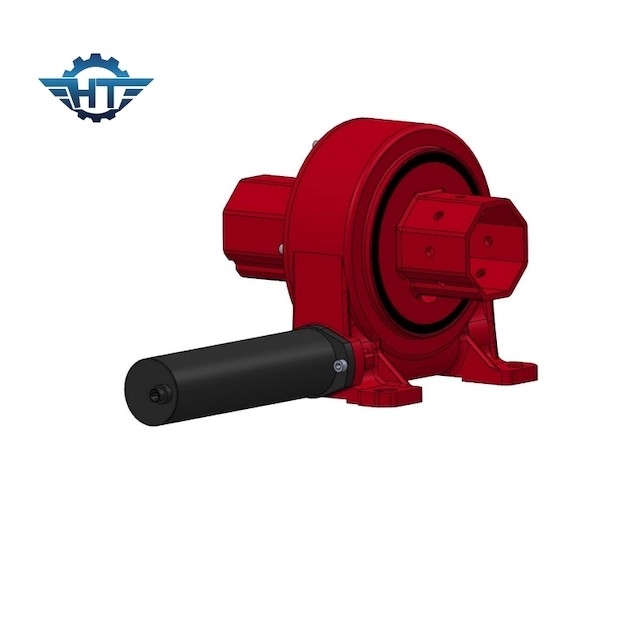

Yatay Tek Eksenli Güneş Takip Cihazları için VE7 Çift Zarflı Küçük Döner Sürücüler
Endüstriyel Kullanım Sonsuz ve Dişli Döner Tahrik Açıklama
Döner tahrik yüksek güvenilirliğe sahiptir, 30 yıllık saha ömrünü garanti edecek şekilde tasarlanmış ve test edilmiştir.Bu nedenle tüm hammaddeler güneş takip sisteminin gerektirdiği standartları karşılamalıdır.Aynı zamanda yüksek kaliteli, güvenilir ve düşük maliyetli ürünler elde etmek için sağlam bir kalite kontrolü uyguluyoruz.
Döner tahrikler yüksek performanslıdır.Dişli kutusuna muazzam bir güç ve güç kazandırmak, yük tutma bekasını en üst düzeye çıkarmak ve ayrıca artan verimlilik ve doğruluk sağlamak için kum saati sonsuz teknolojisi ile güçlendirilmiştir.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Döner tahrik uygulamaları arasında güneş takip cihazları, rüzgar türbinleri, anten, uydu, kamyon vinçleri, insan asansörleri, yardımcı ekipman, hidrolik ekipman ataşmanları, yağ aracı ekipmanı, lastik yükleyiciler, kazıcılar ve otomotiv asansörleri vb. bulunur.
Soru-Cevap
Doğru döner tahrikler nasıl seçilir?
Döner tahrikin seçiminde ve hesaplanmasında, döner yatağın genel olarak kullanım işlemi sırasında eksenel kuvvet Fa, radyal kuvvet Fr ve devrilme momenti M'nin birleşik hareketini taşıdığını dikkate almalıyız.Farklı uygulamalar için, ana motorun çalışma modu ve farklı yapısal formlar nedeniyle, yukarıdaki üç yükün kombinasyonu değişecektir, bazen iki yükün ortak hareketi olabilir ve bazen sadece tek hareket olabilir. bir yük.
Döner yataklar için iki tür kurulum yöntemi vardır: koltuk tipi kurulum ve süspansiyon tipi kurulum.
Ürün numunelerinden sağlanan bilgilere göre, döner yatağın seçim ve hesaplama yöntemine göre döner yatağın ön seçimi için statik taşıma kapasitesi eğrisi kullanılabilir ve ardından şirketimizin teknik departmanı ile teyit edilebilir.Ayrıca döner yatakların uygulanması hakkında şirketimize ilgili bilgileri sağlayabiliriz ve şirketimiz bunları tasarlayacak ve seçecektir.
