Ürün ayrıntıları:
|
| model: | VE9 | Kendinden kilit: | EVET |
|---|---|---|---|
| sertifika: | ISO9001, CE | Garanti: | 5~10 yıl |
| Malzeme: | 50Mn, 42CrMo | Başvuru: | Açık Alan Güneş İzleyicileri |
| Renk: | İstendiği Gibi | Kesinlik: | ≤0.1 |
| Vurgulamak: | Sonsuz Dikey Döner Tahrik,9 İnç Dikey Döner Tahrik,Açık Alan Güneş İzleyicileri Döner Tahrik |
||

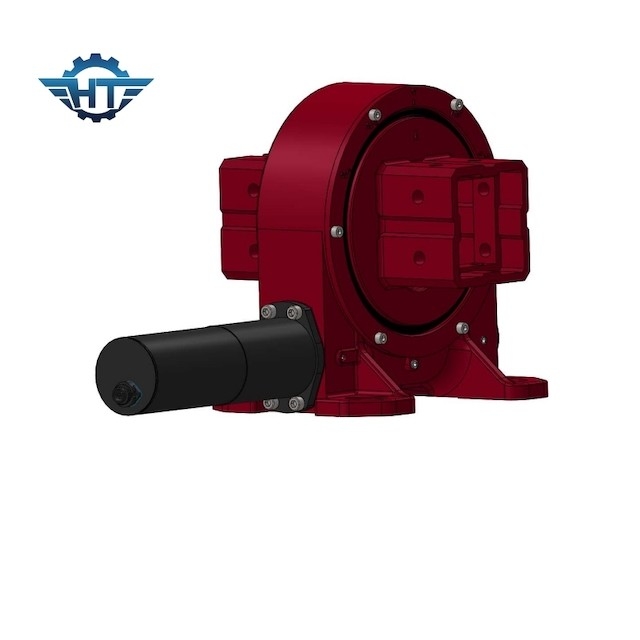

Açık Alan Güneş İzleyiciler için 9 İnç Dikey Döner Tahrik Sonsuz Tahrik Döner Halka
Tek Eksenli Döner Tahrik Açıklaması
Radyal yük: Döner yatak eksenine dikey yükleyin
Eksenel yük: Döner yatağın eksenine paralel yük
Tutma torku: Ters torktur. Sürücü ters döndüğünde ve parçalar dönmediğinde
hasarlı, Elde edilen maksimum torka tutma torku denir.
Kendiliğinden kilitlenme: Yalnızca yüklendiğinde, döner tahrik ters dönüş yapamaz ve bu nedenle kendi kendine kilitlenme olarak adlandırılır.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Tek Eksen Döner Tahrik Özellikleri
Tek eksenli döner tahrik, tahrik güç kaynağı ile entegre edilmiş bir redüksiyon iletim mekanizmasıdır.Döndürme, tek bir eksende veya birden fazla eksende birlikte olabilir.Dönme, yavaşlama fonksiyonlarını bütünleştiren, basit bir yapıya sahip ve aynı zamanda uygun üretim ve bakıma sahip genel amaçlı bir redüksiyon şanzıman mekanizmasıdır.
Tek Eksen Döner Tahrik Uygulamaları
Düz tek eksenli takip sistemi
Düz tek eksenli izleme sistemi, NS eksenli düz tek eksenli izleme sistemine bölünebilen piyasada en yaygın kullanılan izleme sistemidir (yani, dönüş ekseni kuzey-güney yönünde kurulur) ve EW ekseni düz tek eksenli izleme sistemi (yani dönüş ekseni).doğu-batı yönünde kurulur).Bunlar arasında, NS eksenli düz tek eksenli izleme sistemi en yaygın kullanılanıdır.
NS eksenli yatay tek eksenli takip sistemi için daha yüksek enlemlere sahip alanlara uyum sağlamak için eğim açılı düz tek eksenli takip sistemi geliştirilmiştir.
