Ürün ayrıntıları:
|
| Redüktör ve Motor: | VE5, 24VDC | Malzeme: | aşınmaya dayanıklı |
|---|---|---|---|
| Başvuru: | güneş takip sistemleri | Garanti: | 5~10 yıl |
| Renk: | gereğince, gerektiği gibi | Boy: | 3 ila 25 İnç |
| Modül: | Sonsuz Dişli Modülü | Özellik: | IP66, Uzun Ömür |
| Vurgulamak: | Dikey Tek Eksenli Döner Sürücü,25 İnç Dikey Döner Sürücü,Aşınmaya Dayanıklı Dikey Döner Sürücü |
||

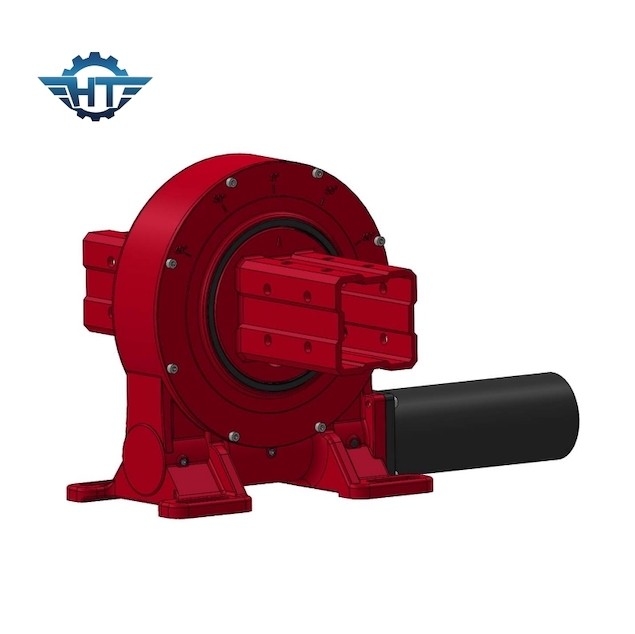

IP66 VE5 24VDC Dikey Tek Eksenli Döner Tahrik Aşınmaya Dayanıklı 25 İnç
Dikey Tek Eksenli Döner Tahrik Hizmeti
- Müşteri, motoru önceden tasarlanmış döner sürücü bağlantımıza göre seçebilir
boyut.
-- Bağlantı boyutunu müşterinin motor bağlantı boyutuna göre özelleştirebiliriz.
-- Hidrolik motor, DC motor, AC motor, Step veya Servo motor ile tüm parçaları sağlamaya yardımcı olabiliriz.
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Dikey Tek Eksenli Döner Tahrik Özellikleri
Döner yatak ve halka şeklindeki sonsuz yapının kullanılması nedeniyle, güneş takip döner tahrik cihazı çok dişli temas sağlayabilir, büyük iletim torku ve kararlı çalışma özelliklerine sahiptir;büyük radyal ve eksenel yüklere ve güçlü devrilmeye dayanabilir.Tork (rüzgar önleme direnci), güneş fotovoltaik enerji üretim takip sistemlerinde ve diğer yeni enerji endüstrilerinde yerli ve yabancı müşteriler tarafından yaygın olarak kullanılmaktadır.Ürünler şu anda 3 inç çaptan 25 inç çapa kadar 9 modele ve farklı fotovoltaik, fotoelektrik, fototermal sıradan ve hassas izleme biçimlerinin ihtiyaçlarını karşılayabilen 60'tan fazla çeşide sahiptir.
Uygulamalar
1. Düz tek eksenli bağlantı için SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21.Bu tür bir sistem 30 derecenin altındaki enlemler ve 12 derecenin altındaki zemin eğimleri için uygundur.
2. SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21 Eğik tek eksenli bağlantı için döner tahrik.Bu tür orta ve yüksek enlemlerdeki sistemler için uygundur, zeminin yaklaşık olarak düz olması gerekir.
3. Eğik tek eksenli ünite için SE1, SE3, SE5, SE7, SE9, SE12, SE14, SE17, SE21, VE1, VE3, VE5, VE7, VE8, VE9 döner sürücüler.Bu tür bir sistem orta ve yüksek enlemler için uygundur.
4. Çift güneş takip sistemi için SDE1, SDE3, SDE5, SDE7, SDE9, SDE12, SDE17, SDE21 döner tahrik.Bu tür sistemler her türlü yeryüzü şekline uygundur.
