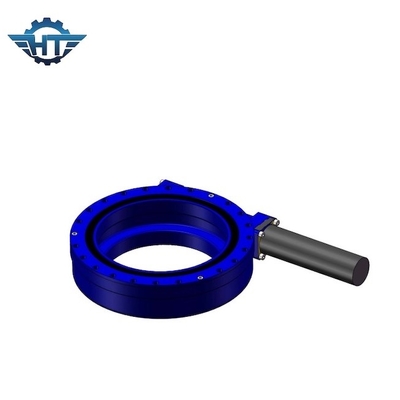

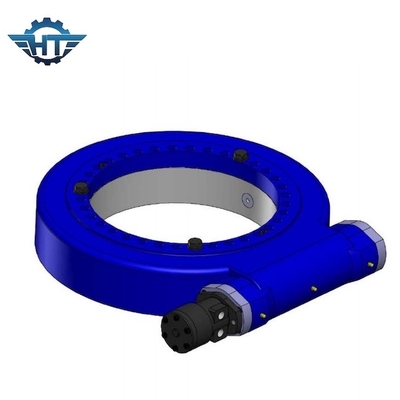

Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik

Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik
Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik

Büyük resim :  Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SE3"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik

Açıklama
Dişli Oranı: 31:1 Tip: kapalı
Başvuru: PV Takip Sistemi sürücü: hidrolik motor
IP Derecesi: IP66 Renk: istendiği gibi
verimlilik: %40 Ters tepki: 0.1 derece
Vurgulamak:

SE Sonsuz Dişli Döner Tahrik

,

Tek Eksenli Küçük Dişli Döner Tahrik

,

Yüksek Hassasiyetli PV Dişli Döner Tahrik

Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik



Küçük Döner Tahrik Açıklaması



Güneş takipçisi düzgün, yavaş ve sağlam bir harekete sahip olmalıdır.İzleyici, yüksek konum doğruluğuna ve yüksek derecede güvenilirliğe sahip olmalıdır.Bu gereksinimler, çevirme sürücüleri olarak bilinen özel olarak tasarlanmış sürücüler tarafından sağlanabilir.



Doğruluk: 0.1 Derece

Mevcut: 3 inç - 12 inç

yatay kurulum

Daha iyi koruma için güneş enerjisi uygulamalarında döner tahriklerin azimut eksenine baş aşağı monte edilmesi ve yükseklik ekseni için koruma eklenmesi tavsiye edilir.Diğer uygulamalar için montaj yönleri, koruma seviyesi değerlendirmesine göre belirlenmeli ve daha iyi koruma için daha iyi olacaktır.



Dikey kurulum

Daha iyi koruma için güneş enerjisi uygulamalarında ekteki çizime göre döndürme tahriklerinin baş tarafına monte edilmesi tavsiye edilir.Diğer uygulamalar için montaj yönleri, koruma seviyesi değerlendirmesine göre belirlenmeli ve daha iyi koruma için daha iyi olacaktır.



SE serisinin performans parametreleri



Modeli Oran Nominal Çıkış Torku Devirme Torku Tutma Torku eksenel yük Radyal Yük Yeterlik Kesinlik kendinden kilitleme Ağırlık
nm nm nm kN kN derece Evet kilogram
1" 31:1 400 1000 1800 22 12 %40 ≤0,1 Evet 6
3" 31:1 300 1500 7000 30 15 %40 ≤0,1 Evet 9
5" 37:1 637.5 6000 9200 68 27 %40 ≤0,1 Evet 14
7" 57:1 1750 10500 13200 132 58 %40 ≤0,1 Evet 23
9" 61:1 4300 49900 30800 340 130 %40 ≤0,1 Evet 44
12" 78:1 5600 54400 40560 480 190 %40 ≤0,1 Evet 51
14" 85:1 6750 135000 44200 680 230 %40 ≤0,1 Evet 62
17" 102:1 9460 203000 53040 980 390 %40 ≤0,1 Evet 85
21" 125:1 16000 271000 65000 1600 640 %40 ≤0,1 Evet 141
25" 150:1 21450 346000 89000 2400 950 %40 ≤0,1 Evet 182



Özellikler



1. Döner yatağı ana bileşeni olarak benimseyerek, döner sürücü aynı anda eksenel kuvvet, radyal kuvvet ve devirme momenti taşıyabilir.

2. Çevirme tahriki, modüler römorklarda, her tür vinçte, havada çalışma platformunda, güneş takip sistemlerinde ve rüzgar enerjisi sistemlerinde yaygın olarak kullanılmaktadır.

3. Elektrikli ve planet redüktörler müşterinin ihtiyacına göre tasarlanabilir.

4. Döner sürücü, tesislerde yer tasarrufu, kompakt bir tasarımda maksimum yük kapasitesi, geniş kullanım ömrü, azaltılmış bakım maliyetleri vb. avantajlara sahiptir.



Yapı Çizimleri



Yüksek Hassasiyetli PV İzleme Sistemi için SE Sonsuz Dişli Tek Eksenli Küçük Döner Tahrik 0





1. Muhafaza tabanı

2. Çevirme Halkası

3. Yarış Pisti

4. Mühür

5. Üst Plaka

6. Tahrik (hidrolik motor / elektronik motor)

7. Motor Adaptörü

8. Oring

9. Giriş Deliği

10. Motorun Karşısındaki Şaft

11. Uç Kapağı

12. Kapak

13. Kodlayıcı
