Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | Modeli: | SDE7" |
|---|---|---|---|
| Dişli Oranı: | 57:1 | Nominal çıkış torku: | 2000 Nm |
| Tutma Torku: | 13500 Nm | Devirme Torku: | 13200 Nm |
| Yeterlik: | %40 | Standart Renk: | RAL 9006 |
| Vurgulamak: | SDE Çift Eksenli Küçük Döner Sürücü,PV İzleme Çift Eksenli Döner Sürücü,Çift Eksenli Döner Sürücü 2000 Nm |
||

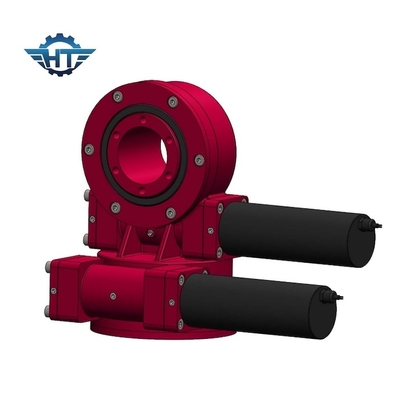

PV İzleme Sistemi İçin Fırçalı Motorlu SDE Serisi Çift Eksenli Küçük Döner Tahrik
Çift Eksenli Küçük Döner Tahrik Açıklama
Kule Fototermal Tarihi
Kule güneş enerjisi termik üretim sisteminin tasarım konsepti, 1950'lerde eski Sovyetler Birliği tarafından önerildi.1950'de eski Sovyetler Birliği, dünyanın ilk küçük kule tipi termik güneş enerjisi santralini tasarladı ve termik güneş enerjisi üretim teknolojisi konusunda kapsamlı ve temel keşif ve araştırmalar yürüttü.Eksik istatistiklere göre, 1981'den 1991'e kadar dünyada inşa edilmiş 20'den fazla megavat ölçekli termik güneş enerjisi santrali vardı ve bunların ana formu, maksimum 80 MW güç üretimine sahip kule elektrik santraliydi.Temmuz 2013'te, Çin'in Qinghai Zhongkong Delingha 50MW kule güneş enerjisi termik santrali-Faz I-10MW projesi, Qinghai Elektrik Şebekesine başarıyla entegre edildi ve bu, Çin'in kendi geliştirdiği termal güneş enerjisi üretim teknolojisinin ticari işletmeye doğru sağlam adımlar attığını gösteriyor.
Kule CSP'de Uygulanan SDE Model Döner Tahrikler
| SDE Modeli Performans Parametreleri | ||||||||||||
| Modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tepsi (°C) |
kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 705kg |
Özellikler
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. Sonsuz vidayı içeride sarmak
3. Yüksek yük sağlamak için çoklu diş teması
4. Kendinden kilitleme işlevi
Uygulamalar
CSP kulesi/heliostat güç istasyonu
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
