Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik

Sertifika
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Çin Changzhou Hangtuo Mechanical Co., Ltd Sertifikalar
Ben sohbet şimdi

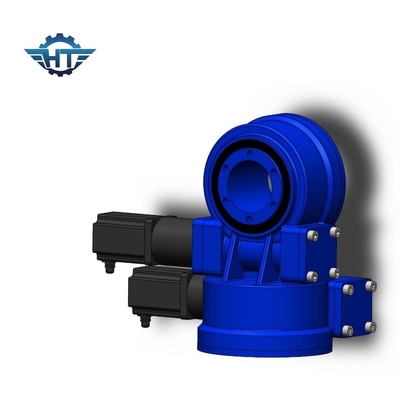

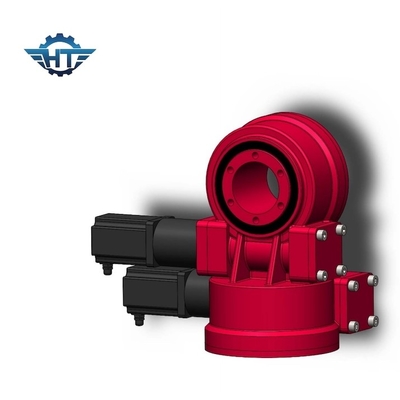

Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik

Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik
Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik

Büyük resim :  Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: HangTuo
Sertifika: CE, ISO9001
Model numarası: SDE7"
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1 parça
Fiyat: USD 280~504 / pc
Ambalaj bilgileri: Kontrplak kutu
Teslim süresi: 15~45 gün
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 2000 adet

Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik

Açıklama
Malzeme: 50Mn, 42CrMo Modeli: SDE7"
Dişli Oranı: 57:1 Nominal çıkış torku: 2000 Nm
Tutma Torku: 13500 Nm Devirme Torku: 13200 Nm
Yeterlik: %40 Standart Renk: RAL 9006
eksenel yük: 34 kN Radyal Yük: 58 kN
Vurgulamak:

Çift Eksenli Küçük Döner Tahrik 24VDC

,

Fırçalı Motor Küçük Döner Tahrik

,

2000 Nm Küçük Döner Tahrik

Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik



Küçük Döner Tahrik Açıklama



Hangtuo'nun döner tahrikleri, tek bir vites kademesinde, performansa karşı ağırlık için optimize edilmiş büyük bir oran sağlar.Rulmanlar ve dişliler, ürünün tüm eksenel ve radyal kuvvetlere ve bunun sonucunda en zorlu uygulamalarda oluşan eğilme momentlerine tepki vermesini sağlayan, düşük profilli, kendi kendini tutan ve montaja hazır bir yuvaya monte edilmiştir.Bu son derece uyarlanabilir ürünler aynı zamanda güçlü şok direnci, uzun ömürlü performans, düzgün dönüş, yatak koruması ve sızdırmaz tahrik seçeneklerine sahiptir.Tüm teknik avantajlar, endüstri lideri kalite standartları ile birleştiğinde, Hangtuo ürünlerini performans açısından kritik, ağır hizmet uygulamaları için ideal adaylar haline getirir.

Güneş Takip Sistemi İçin 24VDC Fırçalı Motorlu Çift Eksenli Küçük Döner Tahrik 0



SDE Model Döner Sürücü Parametreleri



SDE Modeli Performans Parametreleri
Modeli Nominal Çıkış Torku (Nm)

Devirme Torku

(kN.m)

Tutma Torku (kN.m) Eksenel Yük (kN) Radyal Yük (kN) Oran Yeterlik

Kesinlik

(derece)

IP

Çalışma Tepsi

(°C)

kendinden kilitleme Ağırlık (kg)
3" 600 1.5 5.8 10 15 31:1 %40 ≤0,15 66 -40~+80 Evet 25kg
5" 800 6 9.2 16 27 37:1 %40 ≤0,15 66 -40~+80 Evet 34kg
7" 2000 7.5 13.2 34 58 57:1 %40 ≤0,15 66 -40~+80 Evet 56kg
9" 4300 16 27.2 60 130 61:1 %40 ≤0,15 66 -40~+80 Evet 92kg
12" 5800 25 41 77 190 78:1 %40 ≤0,15 66 -40~+80 Evet 160kg
14" 6750 48 45 110 230 85:1 %40 ≤0,15 66 -40~+80 Evet 224kg
17" 9460 67 54 142 390 102:1 %40 ≤0,15 66 -40~+80 Evet 320kg
21" 16000 89 65 337 640 125:1 %40 ≤0,15 66 -40~+80 Evet 492kg
25" 21450 112 89 476 950 150:1 %40 ≤0,15 66 -40~+80 Evet 705kg



Döner Tahrik Çalışma Prensibi



Sonsuz dişli, döner halkanın dış halkasını dönmeye iten motor tarafından tahrik edilir;dış halka torku flanştan çıkarır ve döner halkanın iç halkası mahfazaya sabitlenir.Döner tahrik, ters kendinden kilitleme özelliklerine sahip sonsuz dişli tahrik nedeniyle ters kendinden kilitlemeye sahiptir.



Anahtar Parametreler Sözlüğü

Devirme Moment Torku: Tork, yükün konumu ile döner yatağın merkezi arasındaki mesafe ile çarpılan yüktür.Yük ve mesafe tarafından üretilen qorque, anma devirme momenti torkundan büyükse, çevirme tahriki ters dönecektir.
Radyal yük:Döner yatak eksenine dikey yük
eksenel yük:Döner yatağın eksenine paralel yük
Tutma torku:Ters torktur. Sürücü ters yönde döndüğünde ve parçalar hasar görmediğinde, elde edilen maksimum torka tutma torku denir.
Kendinden kilitleme:Sadece yüklendiğinde, çevirme tahriki ters yönde dönemez ve bu nedenle kendi kendine kilitleme olarak adlandırılır.

Özelleştirilmiş Hizmetler


1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, kademeli motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
