Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1 | Normal Çıkış Torku: | 533 Nm |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Tutma Torku: | 7000 Nm |
| Devirme Torku: | 744 Nm | Nominal çıkış torku: | 0,065 devir |
| Kullanım: | Güneş İzleyicileri | Koruma Özelliği: | IP66 |
| Vurgulamak: | 360 Derece Dönüşlü Döner Tahrik,Fırçalanmış Motor Sonsuz Dişli Döner Tahrik,533 Nm Sonsuz Dişli Döner Tahrik |
||

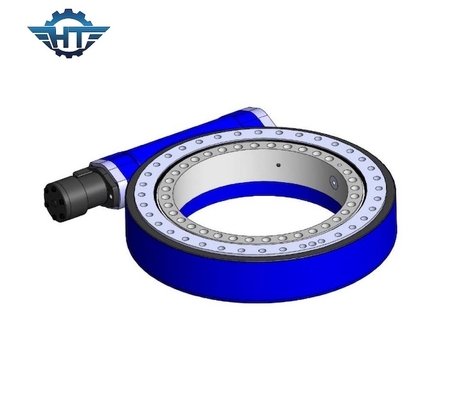

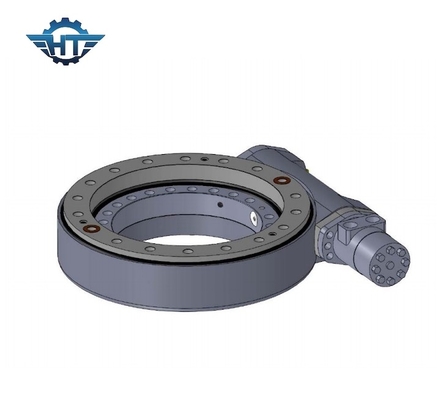

Eğik Güneş İzleyicileri İçin Fırçalanmış Motorlu ve Kodlayıcılı 360 Derece Döndürme Döner Tahrik
Dönüş Sürücüsü Açıklaması
SE sürücülerimiz, toz, kir, kum ve hatta su gibi çevresel parçacıklara karşı neredeyse tam koruma sağlayan IP66 dereceli bir muhafaza sunar.Test ekipmanlarımız, ürünlerimizin 30 yıllık bir saha ömrüne sahip olmasını sağlar.
Döner tahrik sistemi, bir sonsuz dişli, dişli, taban, yuva, yataklar ve diğer aksesuarlardan oluşan kompakt yapılı bir birimdir.Bu ünite, bir dişlinin ve sonsuz dişlinin avantajlarını tek bir ünitede toplar.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| Modeli |
Nominal Çıkış Tork (Nm) |
Devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (°C) |
kendini- kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 204 |
DC motoru
Müşteri ihtiyacına göre farklı motorlar (220VAC, 380VAC motorlar, 12VDC, 24VDC, 48VDC motorlar, servo motorlar ve step motorlar) tasarlanabilir.
1. Şanzımanın maksimum torkunun çok artması için çıkış mili için Çift destek yapısını benimseyin.
2. Güneş çarkı ve gezegen çarkı, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan yiv ile bağlanır.
3. Giriş aşamasında gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan sarmal dişli kullanıyoruz.İç dişli halkası daha fazla oran yapabilmemiz için ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleştirme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vida ile sabitlenen bir dikişe yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Kayar taşlama yerine oklava taşlama kullanıyoruz, böylece dişli kutusunun ömrü çok daha uzun.
5. Çift destek yapısı;İç delik yuvarlaklığını 0.003 mm'den daha az yapan planet dişlilerin iç deliğinde iç taşlama; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışma ve 10000 saatin üzerinde uzun ömür sağlar.
