Ürün ayrıntıları:
|
| Modeli: | 5 inç | Dişli Oranı: | 37 |
|---|---|---|---|
| Yeterlik: | %40 | Tip: | Çift Eksen |
| Başvuru: | güneş takip sistemi | OEM Hizmeti: | mevcut |
| Anavatan: | Changzhou, Çin | sürücü: | 12/24vdc motorlar, servo motorlar |
| Vurgulamak: | Sonsuz Çift Eksenli Döner Tahrik,Dişli Yapısı Çift Eksenli Döner Tahrik,5 inç Çift Eksenli Döner Tahrik |
||

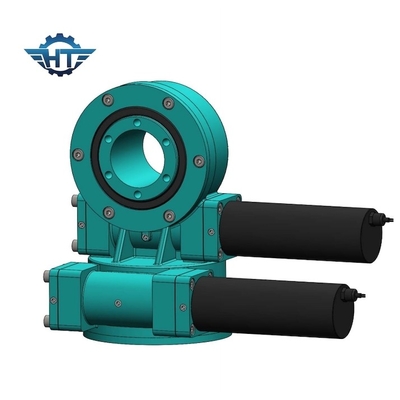

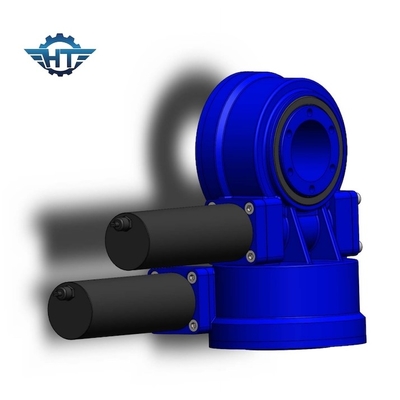

Güneş Takip Sistemi İçin Sonsuz ve Dişli Yapılı Çift Eksenli Döner Tahrik
Sonsuz ve Dişli Dönüş Sürücüsü Açıklaması
Döner tahrikler, döner yatak, sonsuz mil, mahfaza, yatak, motor vb.Motor sonsuz mili tahrik eder, döner yatağın dış halkası döner, dış halka torku flanştan çıkarırken, döner yatağın iç halkası mahfazaya sabitlenir.
SDE Model Döner Sürücü Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| Modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tepsi (°C) |
kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0,15 | 66 | -40~+80 | Evet | 705kg |
İşlev
Çevirme tahriki daha fazla eksenel yük, radyal yük ve devirme momenti taşıyabilir.Döner tabla veya çerçeve, azimutta ve çevirme tahriki tarafından yönlendirilen yükseklikte döner.
Başvuru
Solar için: Solar takip sisteminde tasarlanmıştır ve enerji üretim verimliliğini artırır.
Endüstriyel kullanım için: Esas olarak iki bağıl dönen nesneyi 360° döndürmek için kullanılır.
Avantajlar
1. Daha fazla diş teması ve daha yüksek tork sağlayan kum saati sonsuz mili ile tasarlanmıştır
2. Hizmet ömrü, dişli ve yuvarlanma yolu sertleşmesiyle artar
3. Ürün performansı test edilir ve ürün kalitesi sağlanır.
Döndürme tahrikinin kullanılabileceği birçok uygulama vardır, çünkü hem yük tutma gücü hem de dönme torku kuvveti gerektiren uygulamalar için mükemmeldir.
