Ürün ayrıntıları:
|
| Dişli Oranı: | 31:1~150:1 | eksen: | Tek Eksen |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Yapı: | Sonsuz ve Rulman |
| Ömür: | 30 yıl | Renk: | RAL9006 |
| kullanım: | Güneş İzleyicileri | Koruma Özelliği: | IP66 |
| Vurgulamak: | Kum Saati Sonsuz Dişli Küçük Döner Tahrik,Solar Tracker İçin Küçük Döner Tahrik,IP66 Solarr Küçük Döner Tahrik |
||

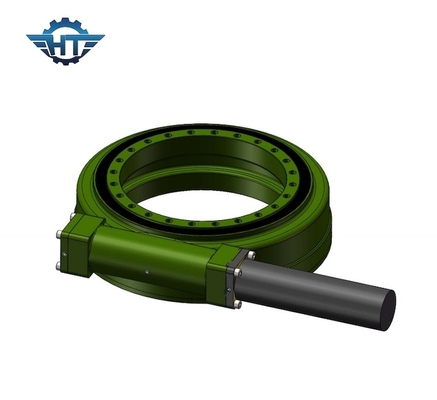

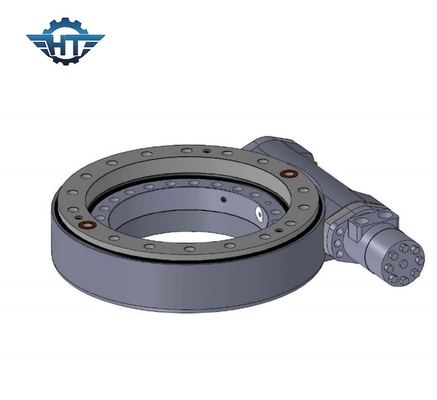

24VDC Planet Dişli Motorlu Solar Tracker İçin Kum Saati Sonsuz Dişli Döner Tahrik
Kum Saati Sonsuz Dişli Dönüş Tahrik Açıklama
SE tek eksenli yatay çevirme tahriki, hem tek eksenli güneş takip sisteminde hem de çift eksenli güneş takip sisteminde kritik bir bileşendir.Ayrıca CSP ve CPV sisteminde, rüzgar enerjisinde vb. uygulanabilir.
Tek Eksen İzleyiciler
Tek eksenli bir izleyici, güneş hareket ettikçe doğudan batıya yatay olarak hareket eden bir dönme ekseni boyunca PV modüllerini yönlendirir.Bu PV modüllerini hareket ettirmek, redüktörün hem yük tutma hem de dönme torku sunmasını gerektirir - bu, yalnızca son derece uzmanlaşmış bir döner tahrikin sunabileceği bir şeydir.Dişli halkasının hatve hattında daha fazla sayıda dişe takılan iz sürücü uygulamalı döndürme tahrikleri, maksimum miktarda güç, dayanıklılık ve performans sunacaktır.Bu, izleyicinin en az arıza süresi veya bakım maliyeti ile mümkün olan en uzun saha ömrüne sahip olmasını sağlar.
Çift Eksen İzleyiciler
Çift eksenli izleyiciler yan yana ve yukarı ve aşağı dönerek güneşin hareketinin daha da hassas bir şekilde izlenmesini sağlar. Bu döndürme tahrikleri, tek eksenli sistemlerden daha yüksek bir enerji çıkışı sağlar.İki serbestlik derecesi kullandıkları göz önüne alındığında, sahada güvenilir ve sürekli işlevsellik için güçlü ve güçlü döner tahriklerin kullanılması daha da önemlidir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| Modeli |
Nominal Çıkış Tork (Nm) |
Devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Kesinlik (derece) |
IP |
Çalışma Tep. (°C) |
kendini- kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0,1 | 66 | -40~+120 | Evet | 204 |
Avantajlar
1. 360 derece döndürme
2. Sürüş motoru sol veya sağ tarafa bağlı
3. Kurulum sırasında dişli boşluğunun ayarlanması gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Gres fabrikadan önce doldurulmuştu
4. Basit kurulum ve az bakım
5. Akılcı alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle fren gerekli değildir
7. Çalıştırma ve durdurmanın kolay ve akıcı yöntemi
8. Yatay kurulum için uygun yüksek devirme torku
