Ürün ayrıntıları:
|
Uygulama: | Güneş paneli izleyici montaj sistemi | Renk: | gereksinim olarak |
---|---|---|---|
Tarla Ömrü: | 30 yıl | Kurşun zamanı: | 3 ~ 45 Gün |
Motor Türü: | Elektrikli motor | Koruma: | IP66, kapalı |
Kare Çıkışı: | 94*94mm | İletim Verimliliği: | %40 |
Vurgulamak: | Montaj Sistemi Elektrikli Kaydırma Sürüsü,Tek Eksenli Elektrikli Döner Sürücü,Güneş paneli izleyici elektrikli kayma sürücü |

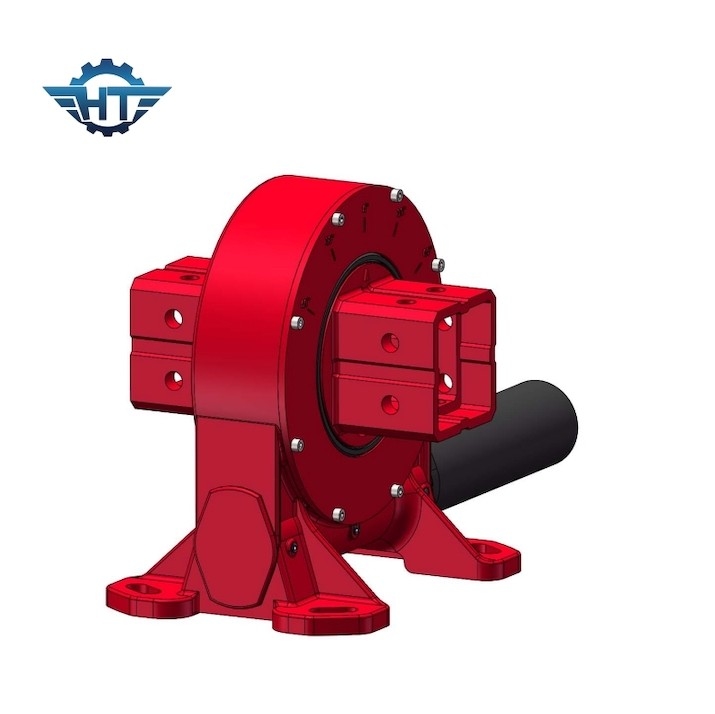

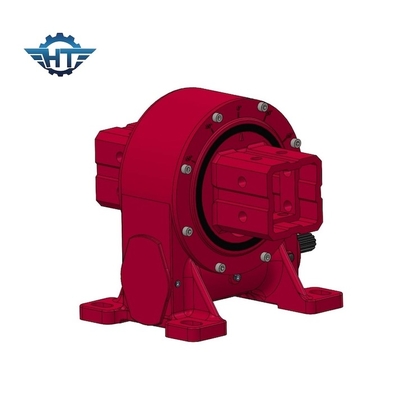

VE9 Tek Eksenli Güneş Paneli İzleyici Montaj Sistemi için Elektrikli Kaydırma Sürücü
Solucan Düğmesi Dönüştürme Sürücüsü Tanım
Solucan aleti ve solucan dik dikey çubuklara sahiptir ve solucan döndürüldüğünde solucan aleti dişleriyle ilişki kurar ve bunun da dönmesine neden olur.Solucanın spiral dişlerinin açısı kayma hareketini yaratır, bu da iki bileşen arasındaki dişli azaltmasına neden olur.
Solucan dişlileri benzersiz özellikleri nedeniyle çeşitli uygulamalarda yaygın olarak kullanılır.
Yüksek vites azaltımı: Solucan vitesleri yüksek vites azaltma oranları sunar ve giriş ve çıkış şaftları arasında önemli bir hız azaltmasına izin verir.Bu, yüksek tork ve düşük hızlı çıkış gerektiren uygulamalar için uygun hale getirir.
Kompakt tasarım: Solucan dişlilerinin kompakt doğası, alanın sınırlı olduğu uygulamalar için ideal hale getirir. Aksyal düzenlemeleri, diğer dişli sistemlerine kıyasla daha küçük bir ayak izi ile sonuçlanır.
Kendiliğinden kilitleme özelliği: Solucan dişlileri kendiliğinden kilitleme özelliğine sahiptir, bu da solucan dişlilerinin solucanı kolayca süremediği anlamına gelir.Bu özellik, solucan dişlilerini pozisyonun korunması veya geri sürüşün önlenmesi gerektiği uygulamalarda yararlıdır..
Yüksek şok yük direnci: Solucan dişlileri solucan ve solucan dişli dişleri arasındaki büyük temas alanı nedeniyle yüksek şok yüklerini kaldırabilir.Bu onları ağır iş uygulamaları için uygun hale getirir.
VE Model Kaydırma Sürücüsü Performans Parametreleri
VE Model Performansı Parametreleri | ||||||||||||
Model | Adlık çıkış tork (N.m) | Dayanım tork (kN.m) | Eğme tork (kN.m) | Eksenel yük (kN) | Radial yük (kN) | oranı | Verimlilik |
Kesinlik (Diploması) |
IP | Çalışma Tep ((°C) | Kendini kilitleyen | Ağırlık ((kg) |
3'lük | 806 | 9 | 5 | 22 | 15 | 31:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 12 kg |
5 inç | 962 | 30 | 6 | 16 | 27 | 37:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 18 kg |
7 inç | 7344 | 60 | 10 | 34 | 58 | 51:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 32 kg |
8 inç | 8000 | 70 | 14 | 50 | 80 | 50:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 28 kg |
9 inç | 8784 | 80 | 16 | 60 | 130 | 61:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 52 kg |
12 inç | 11232 | 100 | 25 | 77 | 190 | 78:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 65 kg |
14 inç | 12240 | 120 | 48 | 110 | 230 | 85:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 88 kg |
17 inç | 14688 | 136 | 67 | 142 | 390 | 102:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 192 kg |
25 inç | 21600 | 150 | 112 | 476 | 950 | 150:1 | % 40 | ≤0.15 | 66 | -40+80 | - Evet. | 251 kg |
Başvurular
Solucan dişli döner sürücüleri, çeşitli uygulamalarda dönüş hareketini sağlamak için kullanılan mekanik cihazlardır.motorlu bileşenlerin dönüşünü kontrol etmek ve tork üretmek için birlikte çalışanSolucan dişlilerinin benzersiz tasarımı, yüksek dişli oranlarına ve kendi kendine kilitleme yeteneklerine izin verir, bu da onları çeşitli uygulamalar için uygun kılar.İşte solucan dişli döner sürücülerin bazı yaygın uygulamaları:
Güneş İzleme Sistemleri: Soler panelleri veya güneş konsantratörleri gibi güneş izleme sistemlerinde soler dişli sürüş sürücüleri yaygın olarak kullanılır.Bu tahrikler güneş panellerinin veya aynalarının güneşin hareketini takip etmesini sağlarSolucan dişlilerinin kendi kendine kilitlenme özelliği, dış kuvvetlere ve rüzgar yüklerine rağmen panellerin konumunu korumaya yardımcı olur.
İnşaat ve Ağır Ekipmanlar: Solucan dişli sürüşleri inşaat makinelerinde ve ağır ekipmanlarda uygulanmaktadır.Bu sistemler, baldırın ya da jib'in düzgün ve kontrol edilebilir dönüşünü kolaylaştırır.Solucan dişlilerinin yüksek vites oranları, ağır yüklerin kesin konumlandırılmasını ve kaldırılmasını sağlar.
Endüstriyel Dönüştürücüler: Solucan dişli döner sürücüleri, büyük ve ağır nesnelerin döndürülmesi için kullanılan endüstriyel dönüştürücülerde kullanılır.ve iş parçacıklarını veya işleme için ürünleri döndürmek gerektiğinde malzeme işleme sistemleri, inceleme veya farklı istasyonlar arasında transfer.
Robotik ve Otomasyon: Solucan dişli döngüsü sürücüleri çeşitli robot uygulamalarında hayati bir rol oynar.hassas ve kontrol edilen hareketi mümkün kılanBu sürücüler, malların ve malzemelerin üretim hattı boyunca taşınmasını kolaylaştıran otomatik taşıyıcı sistemlerinde de kullanılır.
Rüzgar Türbinleri: Solucan dişli sürüş sürücüleri rüzgar türbini sistemlerinde kullanılır. Rüzgardan enerji toplama için türbinin yöneliminin ayarlanmasına yardımcı olurlar.Solucan dişlilerinin kendi kendine kilitlenme özelliği, türbinin rüzgar yönüyle düzgün bir şekilde hizalanmasını sağlar.
Uydu Tabak Antenleri: Solucan dişli sürüş sürücüleri, izleme ve konumlandırma için uydu tabak antenlerinde kullanılır.Antenlerin uyduları doğru bir şekilde takip etmesini ve istikrarlı bir bağlantı sağlamasını sağlarlar., rüzgar veya titreşim gibi çevresel faktörlere maruz kaldıklarında bile.
Bunlar sadece solucan dişli dönüş sürücülerinin pek çok uygulamasından birkaç örnektir.ve kendi kendine kilitlenme özellikleri, kesin rotasyon hareketi ve tork aktarımı gerektiren çeşitli endüstriler için uygun hale getirir.
