Ürün ayrıntıları:
|
Döner Tahrik Tipi: | Anti Boşluk Sonsuz Dişli | solucan malzemesi: | 42CrMo/50Mn |
---|---|---|---|
Başvuru: | PV Panel Tek Eksenli Güneş Takip Cihazları | Boyut: | 3 inç ila 25 inç |
Tarla Ömrü: | 30 yıl | Renk: | Müşteri gerekli |
Motor: | 24V/12V/48VDC | Bakım: | Özgür |
Vurgulamak: | VE5 Çift Zarflı Solar Döner Sürücü,48V 42CrMo Solar Döner Sürücü,48V 42CrMo Sonsuz Dişli Döner Sürücü |

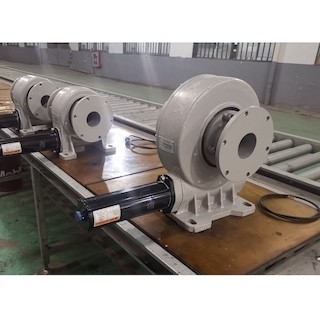

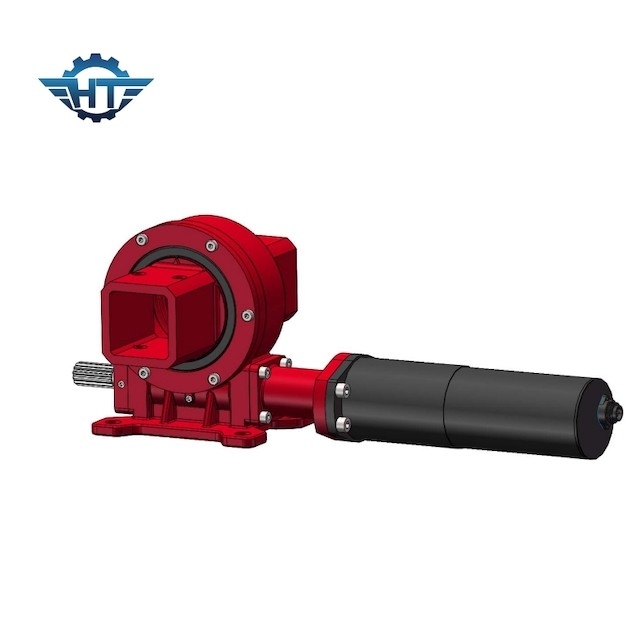

PV Panel Tek Eksenli Güneş İzleyiciler için VE5 Çift Zarflı Sonsuz Dişli Döner Tahrik
Zarflı Elektrikli Döner Tahrik Açıklama
Zarflı elektrikli döner tahrik, esas olarak fotovoltaik güç istasyonu takibinde tasarlanmış ve kullanılmıştır.yatay tek eksenli izleme sistemi, büyük bağlantı izleme sistemi, eğik tek eksenli bağlantı izleme sistemi, eğik tek eksenli izleme sistemi ve çift eksenli izleme sistemi gibi.
VE Model Performans Parametreleri
VE Model Performans Parametreleri | ||||||||||||
modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 12kg |
5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 18kg |
7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 32kg |
8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 28kg |
9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 52kg |
12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 65kg |
14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 88 kg |
17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 135 kg |
21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 192 kg |
25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40~+80 | Evet | 251 kg |
Uygulamalar
1. Düz tek eksenli bağlantı
30 derecenin altındaki enlemler ve 12 derecenin altındaki zemin eğimleri için uygundur.
2. Eğik tek eksenli bağlantı
Orta ila yüksek enlemler için uygun olan zeminin yaklaşık olarak düz olması gerekir.
3. Eğik tek eksenli birim
Orta ve yüksek enlemler için uygundur.
4. Çift eksenli güneş takip sistemi
Çift eksenli izleme
İki döner eksenin aynı anda hareket ettiği çift eksenli izleme, güneş panelinin her zaman güneş ışınlarına dik olmasını sağlayabilir, böylece çift eksenli izleme güneş enerjisi üretiminin verimliliğini artırır.
