Ürün ayrıntıları:
|
Dişli Oranı: | 61:1 | Tip: | kapalı |
---|---|---|---|
Başvuru: | Güneş enerjisi | sürücü: | DC/AC |
IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
verimlilik: | %40 | Ters tepki: | 0.1 derece |
Vurgulamak: | Yüksek Doğruluk Sonsuz Dişli Döner Tahrik,PV İzleyici Sonsuz Dişli Döner Tahrik,SE9 güneş izci tahriki |

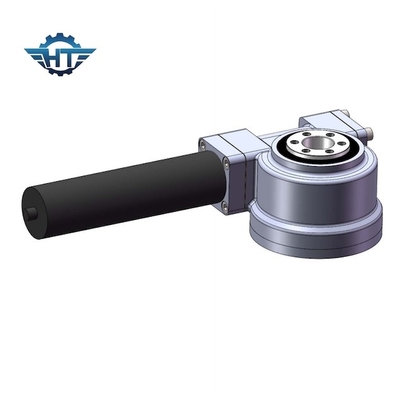

PV Solar Tracker Güç Enerjisi için SE9 Yüksek Doğruluk Sonsuz Dişli Döner Tahrik
Yüksek Doğruluk Sonsuz Dişli Döner Tahrik Açıklama

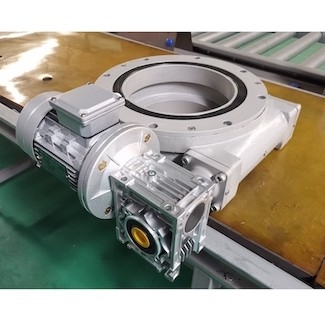

Elektrik motoru tahrikli mekanik şanzıman
Yatay motor sonsuz dişli redüktör tahriki
İletim sırası: limit tork kaplinli fren tekerleği-fren-sonsuz dişli redüktörlü yatay motor kaplini - son aşama pinyon büyük halka dişlinin etrafında döner.
Özellikler: büyük iletim oranı, kompakt yapı, kararlı çalışma, yüksek iletim verimliliği
oranı düşüktür.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Uygulamalar
Güneş izci dönüş tahriki, esas olarak aşağıdaki güneş takip sistemleri için kullanılır:
1.Yatay tek eksenli güneş takip sistemi.Yatay tek eksenli güneş takip sistemi için, güneş panelinin ana ışını, sapma açısını tam olarak izlemek için açıyı ayarlayacaktır.Bu tür çevirme tahriki yalnızca düşük enlemler alanı için uygulanır.
2. Eğik Tek Eksenli Takip sistemi.Eğik Tek Eksenli İzleyici, güç veriminin faydalarını en üst düzeye çıkarabilen 40 dereceden daha yüksek enlemlere sahip alanlar için uygundur.
3. Çift eksenli güneş takip sistemi.Çift eksenli güneş takip sistemi "yükseklik+azimut" tam takip sistemidir, güneşin yörüngesini tamamen takip etmek ve güneş enerjisi alımını en üst düzeye çıkarmak için iki dönüş ekseni boyunca iki dönüş derecesiyle hareket eder.Bu tür döner tahrik, yüksek enlemli alanlar için uygundur ve güç üretiminin verimliliği, güneş enerjisi üretim sisteminin verimliliğini önemli ölçüde artıran %35'in üzerinde artırılacaktır.
Paketleme ve Nakliye
İç Ambalaj: pas önleyici plastik film;vakumlu plastik torbalar.
Dış Ambalaj: sert karton;ahşap kasa ;tahta palet.
Nakliye Süresi: ekspres ile;havayla;karadan;Deniz yoluyla.
Numuneler için, döner tahrik küçük boyutlu ancak ağır ağırlıkta olduğundan, deniz yoluyla maliyet etkin nakliye değilken ekspres nakliye uygun maliyetli bir şekilde yapılır, lojistik personelimiz ekspres kargoyu karşılaştırmak için TNT, DHL, UPS, FEDEX isteyecektir. En uygun maliyetli yolu bulmak için fiyat.
Gelecekte toplu sipariş verirseniz, deniz yoluyla gönderilmesini öneririz.
