Ürün ayrıntıları:
|
| Malzeme: | 50Mn, 42CrMo | modeli: | 3 inç |
|---|---|---|---|
| Dişli Oranı: | 31:1 | Nominal Çıkış Torku: | 600 Nm |
| Tutma Torku: | 1500 Nm | Devirme Torku: | 3000 Nm |
| Montaj Delikleri: | 6*M6 | standart renk: | RAL 9006 |
| Vurgulamak: | SE3 Tek Eksenli Döner Sürücü,Çok Dişli Tek Eksenli Döner Sürücü,SE3 Döner Halkalı Sürücü |
||

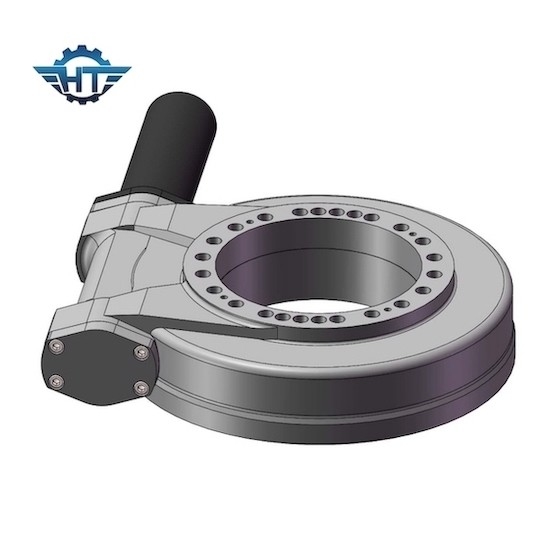

Sıralı Güneş Takip Sistemleri için SE3 Sonsuz Dişli Küçük Döner Halka Tahrik
Küçük Döner Halka Tahrik Açıklaması
Döner sürücümüz, gövde, döner yatak, sızdırmazlık, sarmal sonsuz ve diğer standart donanım aksesuarlarından oluşur.Ayrıca 12VDC veya 24VDC elektronik planet dişli motorlar, saat yönünde ve saat yönünün tersine dönüş için hareket edebilen hidrolik motorlar gibi farklı motor türlerini istikrarlı performans ve yüksek verimlilikle eşleştirebiliriz.
Avantajlar
1. Güneş takip sisteminin güvenliğini artırmak için yüksek geri tutma torku
2. 360 derece dönüş aralığı
3. İçeride sarmal solucan sürücüsü
4. Yüksek yük sağlamak için çoklu diş teması
5. Kendinden kilitleme işlevi
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Açıklama: Daha detaylı boyutlar ve parametreler için lütfen satış çizimlerimize bakın.
Özelleştirilmiş Hizmetler
1. Farklı uygulama ve projelere dayalı özel tasarım
2. Hidrolik motorlar, step motorlar, elektrik motorları vb. gibi farklı motor türleri eşleştirilebilir.
3. RAL koduna göre farklı renkler mevcuttur;standart rengimiz RAL 9006'dır.
Uygulamalar
Pasif Tahrik Döner Tahrik Takip Sistemi Pasif Tahrik
İzleyici milini sürmek için bir hidrolik diferansiyel basınç kullanılır.Fark basıncı, farklı gölgeler tarafından oluşturulan farklı termal gradyanlarla elde edilir.İzleyici bu fark basıncını eşitlemek için hareket eder.
