Ürün ayrıntıları:
|
| Tip: | SE1 Döner Tahrik | Başvuru: | Güneş İzleyiciler |
|---|---|---|---|
| Koruma Özelliği: | Kapalı IP66 | Anavatan: | Changzhou, Çin |
| Malzeme: | 42CrMo veya 50Mn | Garanti: | 5~10 yıl |
| Montaj Delikleri: | 6xM6 | Ağırlık: | 6 Kg |
| Vurgulamak: | 12VDC Sonsuz Döner Sürücü,SE1 Döner Sürücü Motoru,SE1 güneş döner sürücü |
||

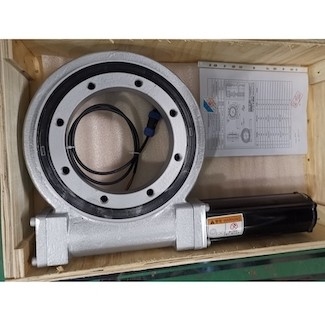

Tek İzleme Sistemi için SE1 IP66 Kapalı Döner Halka Sürücü 12VDC Motor

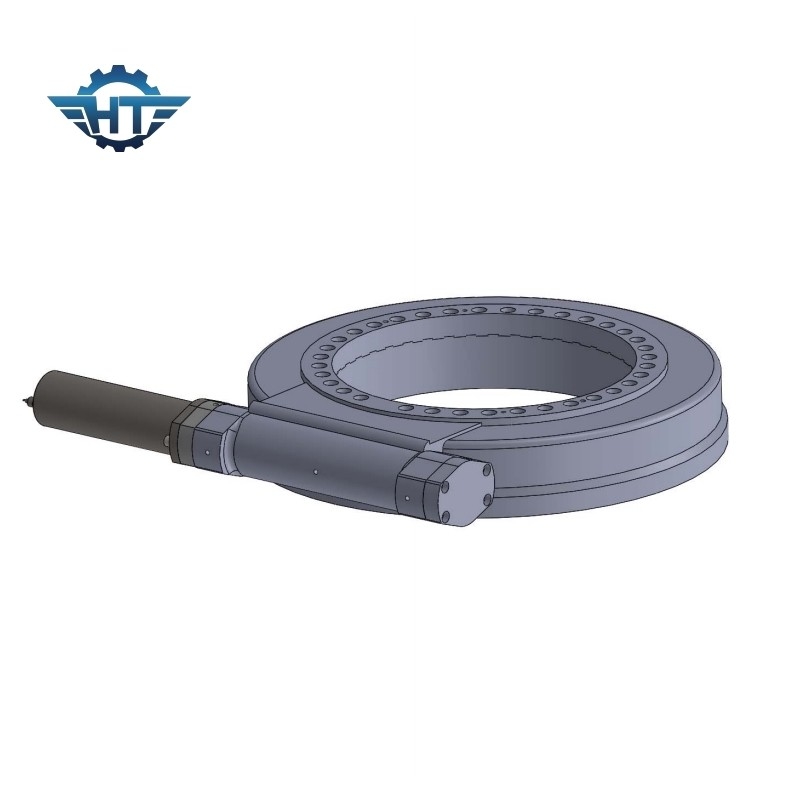

Kapalı Döner Halka Tahrik Açıklaması
Kum saati solucan teknolojisi, daha fazla diş teması sağlar, daha yüksek tork, düşük bakım maliyetleri ile ekonomik ve kompakt bir çözüm sunar;döner dişli ve yuvarlanma yolu sertleştirme teknolojisi, dönüş tahrikinin ömrünü uzatır;tüm döner mekanizma bileşenleri titizlikle test edilir ve iyi kalite güvencesine sahiptir;özelleştirilmiş tasarım mevcuttur.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Döner Tahrik Dişli Motoru
DC Dişli Motor Nedir?
DC Dişli motor ayrıca DC dişli motor, dişli DC motor ve dişli motor veya dişli kutusu motoru olarak da adlandırılır.Bir elektrik DC motoru ve bir dişli kutusundan oluşur;bu dişli kutuları DC motor hızını düşürürken DC motor torkunu artırmak için kullanılır.Bu nedenle dişli motordan daha düşük hız ve daha yüksek tork gerektiren uygulamalarda kullanılabilir.
Bu dişli motor ne için kullanılabilir?
Aşağıdaki uygulamalarda sürücü olarak önemli bir rol oynuyorlar:
1. Güneş enerjisi enerjisi
2. Ev aletleri
3. Robotik
4. Otomotiv
5. Tork iletimi
| İsteğe bağlı | 60 mm, 80 mm, 90 mm, 120 mm, 160 mm |
| Nominal çıkış torku | 8.5nm-680nm |
| Dişli oranı Tek kademeli | 3, 4, 5, 7, 10 |
| Dişli oranı Çift kademeli | 12, 16, 20, 25, 28, 35, 40, 50, 70 |
| Dişli oranı Üç kademeli | 64, 80, 100, 125, 140, 175, 200, 250, 350, 400, 500, 700, 1000 |
| dönüş boşluğu | 12yay-dak~ 18yay-dak |
Uygulamalar
Döner tahrik kullanan hidrolik tahrikli fotovoltaik takip sistemi
Hidrolik tahrik sistemleri, hidrolik basınç oluşturmak için hidrolik pompalar kullanır.Hidrolik basınç, valflerden, çeşitli borulardan hidrolik motorlara ve hidrolik silindirlere geçer.Hidrolik motor ve hidrolik silindir, izleyicinin gerektirdiği doğrusal veya dönme hareketine göre ayarlanan mekanik hareketi iletir.
