Ürün ayrıntıları:
|
| Dişli Oranı: | 102:1 | Normal Çıkış Torku: | 9400 Nm |
|---|---|---|---|
| Menşe yeri: | Changzhou, Çin | Tutma Torku: | 65040 Nm |
| Devirme Torku: | 135600 Nm | Kendinden kilitleme: | Evet |
| kullanım: | Güneş Enerjisi Sistemi | Özellik: | Düşük Gürültü |
| Vurgulamak: | 14 İnç Tek Eksenli Döner Tahrik,Solar Tracker SE14 için Döner Tahrik,SE14 Döner Tahrik Şanzıman |
||

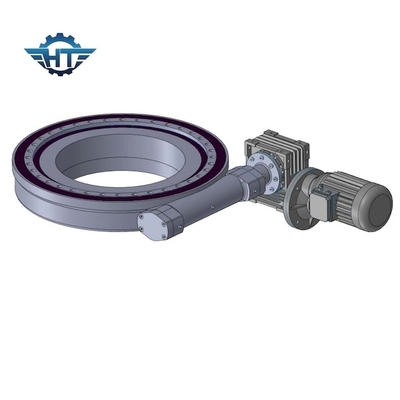

Güneş Enerjisi Sistemi için 14 İnç IP66 Yüksek Moment Tork Elektrikli Döner Dişli Redüktörü
Elektrikli Döner Dişli Redüktör Açıklama
Elektrikli Tahrikli Döner Tahrik İzleyici: Bir elektrikli tahrik sistemi, elektrik enerjisini bir AC motorda, fırçalı bir DC motorda veya fırçasız bir DC motorda dönme hareketine dönüştürür.Motor, yüksek tork elde etmek için bir dişli kutusu ile donatılmıştır.Dişli kutusunun son aşaması, izleyicinin dönüş eksenini itmek için doğrusal veya dönme hareketi iletir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Döner Tahrikli DC Motorlar
1. Çıkış mili için Çift destek yapısını benimseyin, böylece şanzımanın maksimum torku çok artar.
2. Güneş çarkı ve planet çark, dişli kutusunun maksimum torkunu artıran ve ömrünü uzatan spline ile bağlanır.
3. Giriş aşamasında, gürültüyü düşük ve yüksek hızda sorunsuz çalışmasını sağlayan helisel dişli kullanıyoruz.Daha fazla oran yapabilmemiz için iç dişli halkası ayrılmıştır ve tasarım esnektir.Şanzıman ve motor, eşleşme hassasiyetini artıran ve gürültüyü azaltan eksenel olarak vidayla sabitlenmiş bir dikişle yerleştirilmiştir.
4. Planet çarkın içinde oklava tutucu kullanıyoruz. Sürgülü taşlama yerine oklava ile taşlama kullanıyoruz, bu nedenle dişli kutusunun ömrü çok daha uzun.
5. Çift destekleyici yapı;Planet dişlilerin iç deliğinde iç taşlama, iç deliğin yuvarlaklığını 0.003 mm'den daha az yapar; kaymak yerine yuvarlanarak çalışır;HRC60 dişli yüzeyi hassas kazıma; Tüm bu teknolojilerin benimsenmesi, süper sessiz ve istikrarlı çalışmayı ve 10000 saatin üzerinde uzun bir kullanım ömrü sağlar.
Uygulamalar
Tek eksenli izleme sistemi: Döner tahrik cihazını kullanan güneş fotovoltaik enerji üretim sistemi, düşük maliyetli, istikrarlı performans, makul yapı, doğru izleme ve kullanımı kolay özelliklere sahiptir.Güneşin çeşitli yerlerdeki konum verilerinin hesaplanmasına gerek yoktur ve coğrafi ve dış koşullarla sınırlı değildir, sistemin güneşe dönük olmasını ve güneşi her zaman, her yerde doğru bir şekilde takip etmesini sağlar.Normalde -20°C ila 120°C sıcaklık aralığında kullanılabilir.İzleme doğruluğu 0.1°'ye ulaşabilir.Güneş takibinin doğruluğunu en üst düzeye çıkarın ve güneş enerjisinin kullanımını en üst düzeye çıkarın.
