Ürün ayrıntıları:
|
modeli: | 12 inç | Dişli Oranı: | 78:1 |
---|---|---|---|
Uygulamalar: | Güneş Enerjisi Takipçisi | Menşe yeri: | Changzhou, Çin |
sürücü: | 24VDC Dişli Motor | sertifikalar: | ISO9001, CE |
Özellik: | Kendinden kilitleme | Bakım: | Özgür |
Renk: | İstendiği Gibi | Ters tepki: | 0.1 derece |
Vurgulamak: | SE12 Yatay Tek Eksenli Döner Sürücü,IP66 Kapalı Döner Sürücü,Kapalı Muhafaza güneş takip cihazı Döner sürücü |

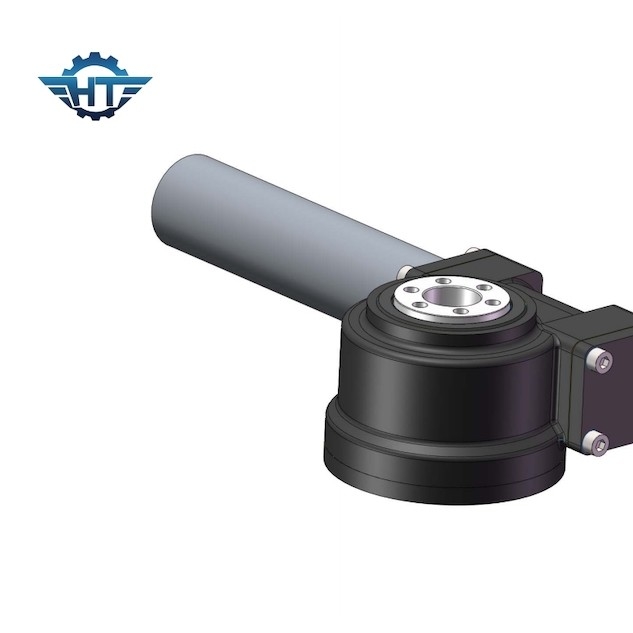

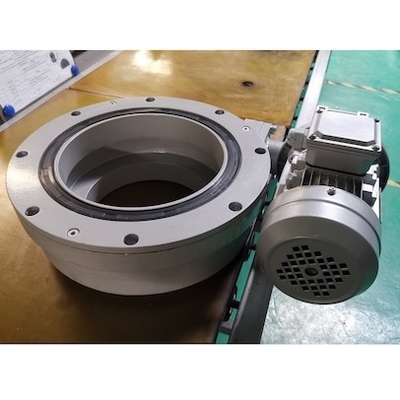

Güneş Enerjisi İzleyici için IP66 Kapalı Muhafazalı SE12 Yatay Döner Tahrik
Yatay Döner Tahrik Açıklaması
Bir dişli kutusu olarak döner tahrik, çünkü çekirdek hareket bileşenleri döner yatak ve sonsuz mildir.Ayrıca contalar, gövde ve motor gibi yardımcı bileşenlerden oluşur.Bir güç kaynağı olarak, dönüş motoru genellikle DC planet dişli motor veya AC dişli motordur.AC hidrolik motor, ağırlıklı olarak inşaat makinelerinde bir güç tahrik sistemi olarak kullanılmaktadır.Ana bileşen döner halka tahriki olduğundan, döner dişli kutusu eksenel ve radyal kuvvetlere kolayca dayanabilir.Döner tahrik çalışma prensibi: Sonsuz, döner halkanın dış halkasını döndürmek için tahrik eden motor tarafından tahrik edilir;Dış halka, torku flanş üzerinden verir ve döner halkanın iç halkası mahfazaya sabitlenir.
Döner Tahrik Avantajları
Döner tahrik, geri kendinden kilitleme özelliğine sahip sonsuz dişli tahrik nedeniyle geri kendinden kilitlemelidir.Bu özellik, ana bilgisayarın çalışma kararlılığını ve güvenlik faktörünü büyük ölçüde artırır.Geleneksel salıncak ürünleriyle karşılaştırıldığında, döner tahrik dişli kutusunun kurulumu kolaydır, bakımı kolaydır ve önemli kurulum alanından tasarruf sağlar.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Uygulamalar
Döner tahrik, dönme momenti kuvveti gerektiren uygulamalar için mükemmel bir hareket kontrol ürünüdür.
Solar için Döner Tahrik: güneş fotovoltaik panel dönüşünde tasarlanmıştır ve güç üretim verimliliğini artırır.Tek eksenli ve çift eksenli güneş takip çözümleri mevcuttur.Solar izleme sistemi uygulaması için Power Jack Motion döner sürücü, güneş Yoğunlaştırıcı Güneş Çanağı, CPV (Konsantre Fotovoltaik), CSP (Konsantre güneş enerjisi), güneş parabolik teknesi, PV izleyiciyi içerir
Rüzgar jeneratörleri için: Rüzgar türbinlerinde kaideyi döndürmek için döner tahrikler kullanılır
İnşaat Makineleri Uygulaması için Döner Tahrik: yaygın olarak monte edilmiş kamyon vinci, hava çalışma platformu, Dock Vinç, Kereste Kepçe üzerine uygulanır
Endüstri Pazarı için: Otomasyon/Montaj hattı, robotik kol
Uydu için: döner sürücü, uydu çanağındaki uzay iletişimi ve küresel konumlandırma sistemleri için kullanılabilir
