Ürün ayrıntıları:
|
| modeli: | 9 inç | Dişli Oranı: | 61:1 |
|---|---|---|---|
| Yeterlik: | %40 | Motor: | Elektrik motoru |
| Tip: | Dikey Montajlı | Başvuru: | Düz Tek Eksen Takip Sistemi |
| hassas: | 0.15 derece | OEM Hizmeti: | mevcut |
| Vurgulamak: | OEM Tek Eksenli Döner Sürücü,Elektrikli Motorlu Dikey Döner Sürücü,OEM Motorlu döner sürücü |
||

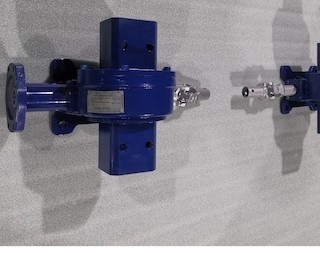

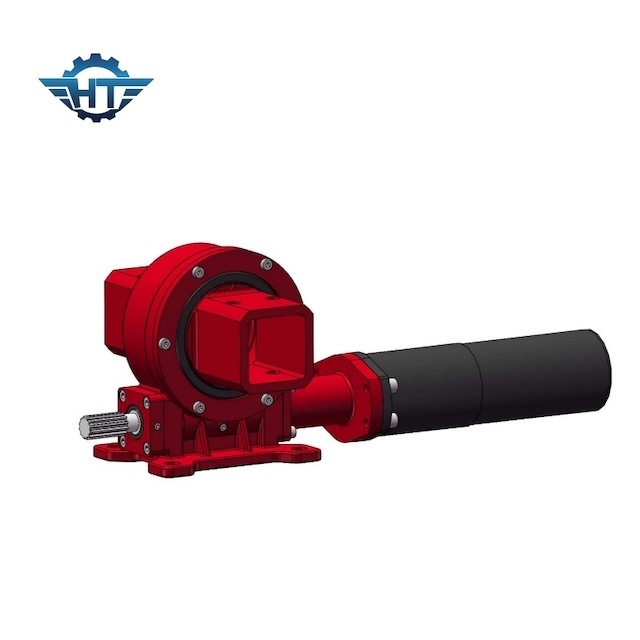

Açık Alan Düz Tek Eksenli Takip Sistemi için VE9 Dikey Montajlı Döner Sürücüler
Kapalı Döner Tahrik Açıklaması
Kapalı döner tahrikler farklı doğruluk oranlarına göre bölünebilir: normal boşluk tipi, küçük boşluk tipi.Montaj yöntemlerine göre de bölünebilir: dikey tip, çift eksenli tip.Döner tahrik, güçlü eğilme momenti ve statik kendinden kilitleme işlevine sahip kendinden kilitli sonsuz dişliye dayanmaktadır.Çoklu diş teması, yüksek yükleri sürmek için özel olarak tasarlanmıştır.
| modeli: | VE9 | Anavatan | Changzhou, Çin |
| Marka | HANGTUO | Tip | kapalı |
| Malzeme | 42CrMo,50Mn | Çıkış Torku | 2250 Nm |
| Devirme Momenti Torku | 16 KN.m | Tutma Torku | 80 KN.m |
| Statik Eksenel Derecelendirme | 60 KN | Statik Radyal Derecelendirme | 130 KN |
| Dinamik Eksenel Derecelendirme | 30 KN | Dinamik Radyal Derecelendirme | 65 KN |
| Dişli Oranı | 61:1 | Yeterlik | %40 |
VE Model Performans Parametreleri
| VE Model Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) | Tutma Torku (kN.m) | Devirme Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Hassas (Derece) |
IP | Çalışma Tep(℃) | Kendinden kilitleme | Ağırlık (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 251 kg |
Uygulamalar
Çift eksenli izleme
İki eksenin aynı anda hareket ettiği çift eksenli izleme, güneş panelinin her zaman güneş ışınlarına dik olmasını sağlayan izleme elde etmek için iki yatay döner sürücü veya bir dikey-yatay döner sürücü ile elde edilebilir. çift eksenli İzleme, güneş enerjisi üretiminin verimliliğini artırır.%35-%45 oranında artırılabilir.
