Ürün ayrıntıları:
|
| modeli: | 5 inç | Dişli Oranı: | 37:1 |
|---|---|---|---|
| Yeterlik: | %40 | Tip: | SE Modeli |
| Başvuru: | Eğik Tek İzleyici | OEM Hizmeti: | mevcut |
| Menşe yeri: | Changzhou, Çin | sürücü: | 24V, 12V Dişli Motor |
| Vurgulamak: | Eğik Takip Sistemi sonsuz dönüş tahriki,sonsuz dönüş tahriki 800 Nm SE5,800 Nm hidrolik sonsuz tahrik |
||

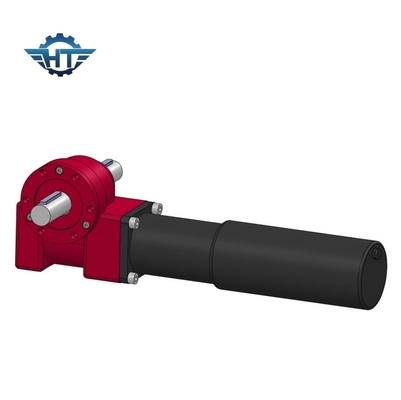

Eğik Tek Eksenli Takip Sistemi için SE 5 İnç Yatay Döner Rulman Şanzıman
Yatay Döner Rulman
Çekirdek bileşen için döner yataklar benimser, aynı anda eksenel kuvvete, radyal kuvvete ve devirme torkuna dayanabilir.Döner sürücünün kurulumu ve bakımı kolaydır ve kurulum alanından büyük ölçüde tasarruf sağlar.Ürün, ağır hizmet tipi düz taşıma araçlarında, konteyner vinçlerinde, araba vinçleriyle, hava araçlarında, gün gibi güneş jeneratör sistemlerinde, inşaat makineleri ve yeni enerji alanlarında yaygın olarak kullanılabilir.
Avantajlar
1. Döndürme 360 derece
2. Bir tahrik motorunun sol veya sağ taraftan bağlantısı
3. Kurulum sırasında dişli boşluğunu ayarlamak gerekli değildir;bu zaten üretici tarafından fabrikadan önce ayarlanmıştır
4. Basit kurulum ve düşük bakım
5. Rasyonel alan kullanımı
6. Dişli kendiliğinden kilitlenir;bu nedenle bir fren gerekli değildir
7. Kolay ve akıcı çalıştırma ve durdurma yöntemi
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet |
204 |
Uygulamalar
Düz Tek Eksen İzleme Braketi
Düz tek eksenli izleme dirseği, güneşin yatay bir eksen etrafında dönüşünü izleyen dirseği ifade eder.Bu yatay eksen kuzey-güney yönünde veya doğu-batı yönünde olabilir.Kuzey-güney yönündeki güç üretimi daha yüksektir, bu nedenle düz tek eksenli izleme braketinin ekseni genellikle kuzey-güney yönündedir.
Eğik tek eksenli izleme braketi
Eğimli tek eksenli izleme braketi, güneşi kuzey-güney eğik bir eksen etrafında döndüren ve takip eden bir braketi ifade eder.Orta ve yüksek enlemlerde, düz tek eksenli izleme sistemi ile karşılaştırıldığında, eğimli tek eksenli izleme sisteminin güç üretimi büyük ölçüde iyileştirildi.Elbette dönme ekseni eğimli olduğu için eğimli tek eksenli takip braketinin maliyeti de düz tek eksenli brakete göre daha yüksektir.
Azimut tek eksenli izleme braketi
Azimut tek eksenli izleme braketi, dönen bir tabana monte edilmiş sabit bir braket olarak kabul edilebilir.Bu parantez takip ederken, kare dizi ile yatay düzlem arasındaki açı değişmeden kalır, ancak kare dizinin azimut açısı değişir.
Çift eksenli izleme braketi
Çift eksenli izleme braketi, dönen bir tabana monte edilen eğimi otomatik olarak ayarlanabilen bir braket olarak kabul edilebilir.Sözde çift eksen, braketin iki bağımsız eksen boyunca dönebileceği anlamına gelir.Genel olarak, bir eksen, braketin azimut açısının serbestçe dönmesine izin verir ve diğer eksen, braketin eğim açısının serbestçe dönmesine izin verir.Bu sayede çift eksenli takip braketi, tüm takip braketlerinin en yüksek güç üretimi olan güneş ışınlarına her zaman dik kalabilir.
