Ürün ayrıntıları:
|
Dişli Oranı: | 57:1 | Yeterlik: | %40 |
---|---|---|---|
Tip: | kapalı | Başvuru: | İnşaat makineleri |
OEM Hizmeti: | mevcut | sürücü: | Hidrolik motor |
IP Derecesi: | IP66 | Renk: | İstendiği Gibi |
Vurgulamak: | Tekneli Yoğunlaştırıcı Kapalı Döner Tahrik,Kapalı Döner Tahrik 2000NM,Tekneli Yoğunlaştırıcı güneş izci tahriki |

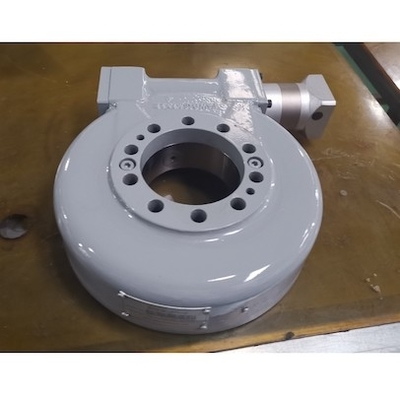

Kapalı Ev SE7 Döner Tahrik, Tekneli Yoğunlaştırıcı için %40 İletim Verimliliği
Tekneli Yoğunlaştırıcı Döner Tahrik
Tekneli termik güç üretim sistemi, ısı transfer ortamını ısıtmak, ısı eşanjöründe buhar üretmek ve jeneratörü elektrik üretmek üzere çalıştırmak için buhar türbinini itmek için güneş ışığını bir ısı toplayıcısına odaklamak için bir çukur parabolik reflektör kullanan bir sistemi ifade eder.Güneş termal enerji üretiminde en uygun elektrik üretim sistemidir.

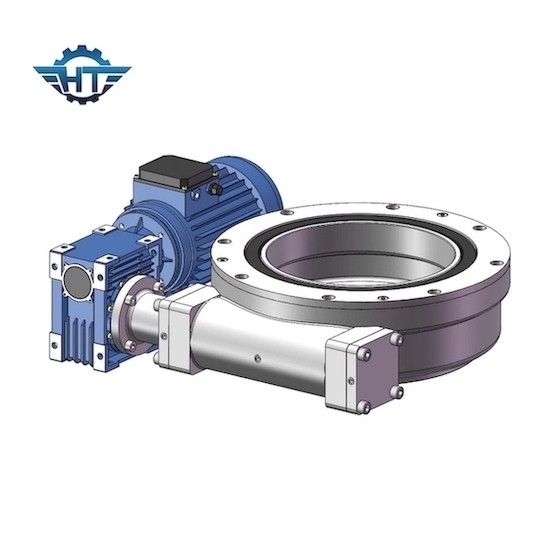

Döner tahrik, yüksek entegrasyon, büyük redüksiyon oranı, basit yapı, rahat kullanım ve bakım ile döner yatak ürününden türetilen özel bir döner yavaşlama ürünüdür.İç ve dış halkalar sırasıyla tahrik gücünün giriş ve çıkışını gerçekleştirir, böylece döner tahrik sadece 360 derecelik dönüşü durmadan gerçekleştiremez, aynı zamanda tahrik güç kaynağını döner yatak çerçevesi temelinde aynı anda kurabilir. , bu nedenle şanzıman verimliliği yüksektir, mekaniktir Şanzıman ailesine yeni bir ektir.Ve esasen bir redüksiyon dişlisi olduğundan, döner redüktör, döner tabla redüktörü veya tahrik döner tablası olarak da adlandırılabilir.
Döner tahrik, oluk yoğunlaştırıcı sistemi için güneşten en fazla ısıyı toplamanın önemli bir parçasıdır.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Ana Özellikler
1. Büyük iletim kuvveti ve kompakt yapı.
2. Geçme diş yüzeyleri hat temasındadır ve taşıma kapasiteleri daha fazladır
3. Sonsuz tahrik dişli bir dişli tahriktir, tahrik sabittir ve gürültü küçüktür.
4. Kendinden kilitleme özelliğine sahiptir ve ters kendi kendine kilitleme özelliği güvenlik korumasında rol oynayabilir.
Uygulamalar
Döner tahrik cihazı, kule CSP sisteminde heliostatı "güneşi kovalamaya" sürmek için kullanılır.Hangtuo Machinery'nin döner tahrik sistemi, sahiplerin döner tahrik ürünlerinin toplam yaşam döngüsü maliyetini düşürmelerine etkili bir şekilde yardımcı olabilecek yeni teknolojiyi benimser, böylece CSP tesislerinin yatırım getiri oranını büyük ölçüde artırır.
