Ürün ayrıntıları:
|
modeli: | SE9 | Dişli Oranı: | 57:1 |
---|---|---|---|
Başvuru: | İnşaat makineleri | Tip: | Hidrolik Döner Tahrik |
tahrikli motor: | Hidrolik motor | Garanti: | 12 ay |
sertifikalar: | ISO9001, CE | Kurulum: | Müşterilerin Tasarımları Olarak |
Vurgulamak: | IP66 Hidrolik Döner Tahrik,Hidrolik Döner Tahrik büyük Devirme Momenti,büyük Devirme Momenti güneş dönüş tahriki |

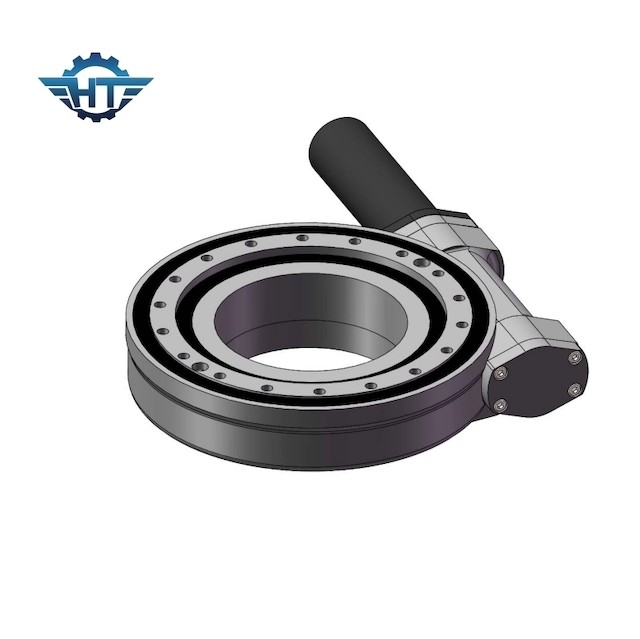

IP66 Hidrolik Döner Tahrik, Açık Alan İnşaat Makinesi için Büyük Devirme Momenti
Hidrolik Döner Tahrik
Döner tahrik, bir tahrik güç kaynağını entegre eden tam dairesel bir dönüş yavaşlama iletim mekanizmasıdır.Şanzıman takipçisi ve mekanizma eki olarak döner yatak kullanır.ve kasa ve diğer halka, hem bir şanzıman takipçisi hem de tahrik edilen çalışma parçası için bir bağlantı tabanı olarak kullanılır, böylece döner yatağın kendisi tam daire bir döner bağlantıdır ve tahrik güç kaynağı ve ana tahrik verimlidir. yapılandırılmış Dönme, yavaşlama ve sürüş fonksiyonlarını entegre eden ve aynı zamanda basit bir yapıya sahip olan ve üretimi ve bakımı kolay olan evrensel bir yavaşlama iletim mekanizmasıdır.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma Tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
Kendinden kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Notlar:
1. Elektrik motoru veya hidrolik motor isteğe bağlı aksesuarlardır, kullanıcılar kendi ihtiyaçlarına göre seçim yapabilir.
2. Ürün modellerinin çok sayıda olması nedeniyle daha detaylı çizimler için lütfen bizimle telefonla iletişime geçiniz.
3. Kullanıcı ihtiyaçlarına göre çeşitli standart dışı döner sürücülerin profesyonel özel işlenmesi.
4. Ürün seçimi ve kullanımı sırasında sorunlarla karşılaşırsanız, lütfen bizimle e-posta veya telefon yoluyla iletişime geçiniz.
Uygulamalar
Döner tahrikler, bir makinedeki yapısal bir parçanın sabit bir eksen boyunca diğerine zıt yönde döndürülmesi gerektiğinde ve aynı zamanda iki parça arasında eksenel ve radyal bir bağlantı sağlanması gerektiğinde kullanılır.
Döner tahrikler, makine mühendisliği, ekskavatörler, anten sistemleri, tıbbi ekipman endüstrisi, askeri, açık deniz teknolojisi, demiryolu araçlarındaki liman vinçleri, gemi güvertesi vinçleri, kamyon vinçleri ve inşaat vinçleri başta olmak üzere, bunlarla sınırlı olmamak üzere yaygın olarak kullanılmaktadır.Teleskoplar, tünel açma makineleri, rüzgar türbinleri, güneş enerjisi santralleri ve treylerlerin yanı sıra havacılık ve uzay alanında.
