Ürün ayrıntıları:
|
| Menşe yeri: | Changzhou, Çin (Anakara) | Güç kaynağı: | 24VDC |
|---|---|---|---|
| Salon sensörleri: | İsteğe bağlı | Motor Tipi: | gezegen fırçalanmış dc motor |
| Özellik: | Tamamen Kapalı | Malzeme: | QT |
| Başvuru: | Konsantre Isı Emici | kendini kilitleme: | Evet |
| Vurgulamak: | Çift Eksenli Sonsuz Dişli Döner Sürücü,24VDC Sonsuz Dişli Döner Sürücü,Yüksek Hassasiyetli Sonsuz Dişli Döner Sürücü |
||

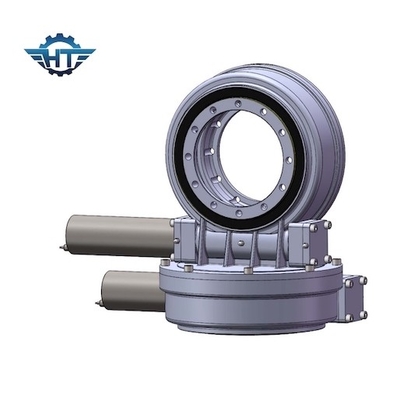

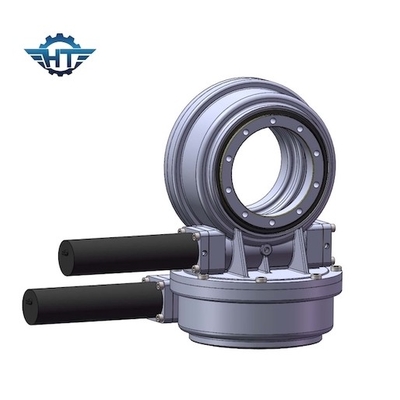

SDE3 Çift Eksenli Sonsuz Dişli Döner Tahrik, Konsantre Isı Emici için Yüksek Hassasiyet
Sonsuz Dişli Döner Tahrik Açıklaması
Kule fototermal enerji üretim sistemi için bir iletim cihazı nasıl seçilir
İletim cihazı, Tower güç istasyonunun verimliliği için önemlidir
Kule fototermal santralinde on binlerce ayna, yüksek sıcaklıkları toplamak ve ısı toplamak için ısı emici kulenin ucundaki ısı emici üzerinde güneş radyasyonu toplar.Sürekli ve istikrarlı bir ısı toplanmasını sağlamak için ayna, yatay azimut ve yükseklik hareket yönünde (çift eksen) iletim cihazı aracılığıyla her zaman güneşin konumunu izlemelidir.
En yaygın iletim cihazı, kule CSP dönüş sürücüsüdür
Döner tahrik, aynanın iki eksen yönünde dönüşünü tahrik etmek için genellikle bir motor tarafından tahrik edilir.Hassas bir makine olarak, fototermal enerji üretim endüstrisinde döner tahrik uygulamasının 1mrad içinde izleme doğruluğunu kontrol etmesi gerekir.Çift zarf yapısı sonsuz dişli ve diş yüzeyi iç içe geçme alanı büyüktür, iletim doğruluğu daha yüksektir, darbe direnci güçlüdür, düşük aşınma oranı, kuzeybatıdaki Fototermal elektrik santrali için daha uygun, hassasiyet ve yaşam koşulları altında uzun süreli kullanım sağlayabilir zorlu ortamdan.
SDE Modeli Döner Tahrik Performans Parametreleri
| SDE Modeli Performans Parametreleri | ||||||||||||
| modeli | Nominal Çıkış Torku (Nm) |
Devirme Torku (kN.m) |
Tutma Torku (kN.m) | Eksenel Yük (kN) | Radyal Yük (kN) | Oran | Yeterlik |
Kesinlik (derece) |
IP |
çalışma kademesi (℃) |
Kendinden kilitleme | Ağırlık (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | %40 | ≤0.15 | 66 | -40～+80 | Evet | 705kg |
Motor Özellikleri
24V fırçalı DC Motor
Şartname:
Voltaj: 24VDC
Opsiyonel voltaj: 12V, 48V
Yük akımı yok: 0,6A (maks)
Yüksüz çıkış hızı: 3.2 rpm
Yüksüz hız: 1300 rpm
Anma Hızı: 2 rpm
Anma Torku: 43 Nm
Maksimum Tork: 48 Nm
Anma Akımı: 1.8A (maks)
IP Sınıfı: IP55
Ağırlık: 2000 gr
Mil: 12mm
Motor voltajı, gücü ve hızı, kabul edilebilir boyutta izin verilen koşullar altında isteğinize göre özelleştirilecektir.
