Ürün ayrıntıları:
|
| Tip: | Tek Eksen | motor voltajı: | 24 V |
|---|---|---|---|
| salon: | İsteğe bağlı | Kurulum: | Yatay dikey |
| Renk: | Gümüş grisi | Malzeme: | Yüksek dayanımlı çelik |
| Garanti: | 10 yıl | ||
| Vurgulamak: | SE1 Döner Yatak Tahrik,Döner Rulman Tahrik Nitrür Çelik,Küçük Döner Tahrik Nitrür Çelik |
||

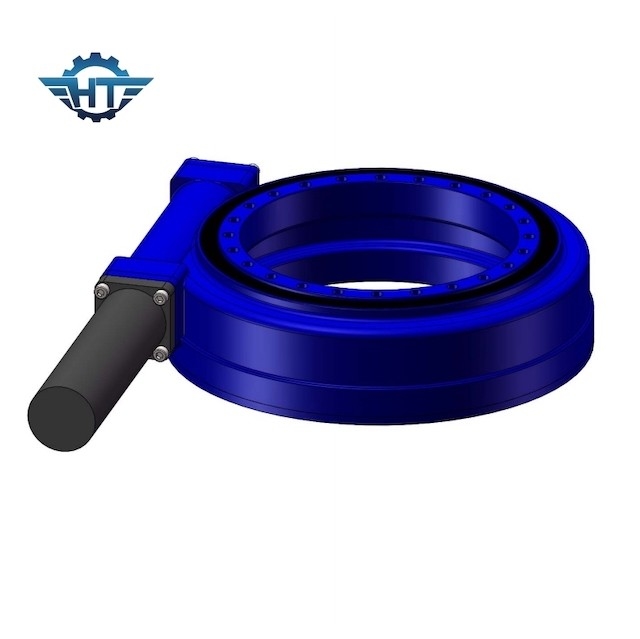

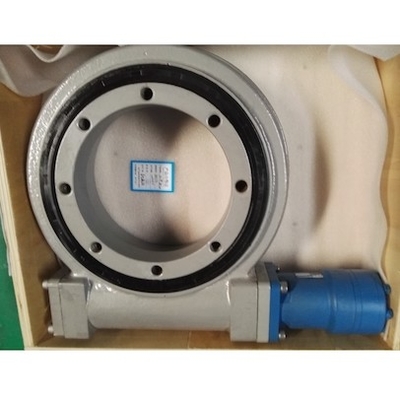

SE1 Küçük Döner Tahrik Güneş Takip Sistemi için Yüksek Mukavemetli Nitrür Çelik Kullanıyor
Yüksek Mukavemetli Döner Tahrik
Döner Tahrikin Isıl İşlemi
Yuvarlanma yolu ısıl işlemi: Döner yatağın yuvarlanma yolları yüzey endüktif olarak söndürülür ve sertleştirilmiş tabakanın yeterli derinliğini elde edebilen HRC 55-62'de söndürme sertliği sağlanır.
Dişli ısıl işlemi: Kuvvet iletme ihtiyacı nedeniyle, döner halkalardan biri genellikle dişlere sahiptir.Dişlinin ısıl işlem durumu genellikle normalleştirilir veya temperlenir.Diş yüzeyi ayrıca kullanıcının gereksinimlerine göre söndürülebilir.Su verme sertliği 50 ile 60 HRC arasındadır ve yeterli derinlik garanti edilebilir.Dişli su verme, uygulamaya bağlı olarak tam diş su verme ve tek diş indüksiyonla sertleştirme olarak ikiye ayrılabilir.Tek dişte indüksiyonla sertleştirme, diş yüzeyinde kök su verme ve diş yüzeyinde su verme olarak ikiye ayrılabilir.
Küçük döner yatağın ısıl işlemi Yuvarlanma yolu ısıl işlemi: Döner yatağın yuvarlanma yolları yüzey endüktif olarak söndürülür ve sertleştirilmiş tabakanın yeterli derinliğini elde edebilen HRC 55-62'de söndürme sertliği sağlanır.
SE1 Döner Tahrik Teknik Verileri
| SE1 Döner Tahrik | Motor Verileri | ||
| Puanlanmıs tork | 384 Nm | anma gerilimi | 24 VDC |
| Anma Hızı | 0,06 devir/dakika | Anma akımı | <8 bir |
| Azami çıkış | Tork (3sn.) 460 Nm | Çıkış gücü | 25W |
| Oran | 32:1 | Anma Hızı | 2 devir/dakika |
| Sıcaklık | -30℃~80℃ | Kablo uzunluğu | 1 METRE |
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Düz tek eksenli uygulama
Düz tek eksenli izleme braketi, kuzey-güney düzenlemesi ve doğu-batı takibi ile bir izleme braketi şeklidir.Astronomik algoritmaya göre, motor, modülün güneşin azimut açısını izlemesini sağlamak için braketi çalıştırır, güneş ışığının doğrudan bileşenini fotovoltaik modülün yüzeyinde arttırır ve ardından güç üretimini arttırır.
