Ürün ayrıntıları:
|
| modeli: | SE9 | Tutma Torku: | 30800 Nm |
|---|---|---|---|
| Devirme Torku: | 45000 Nm | Çıkış Torku: | 4400 Nm |
| Renk: | İstendiği Gibi | Statik Eksenel Yük: | 340 kN |
| Statik Radikal Yük: | 130 kN | motor voltajı: | 24V,12V,220V,380V |
| Vurgulamak: | Konsantre Heliostat Döner Rulman Tahrik,Döner Rulman Tahrik IP66 Boyama,Konsantre Heliostat sonsuz döner tahrik |
||

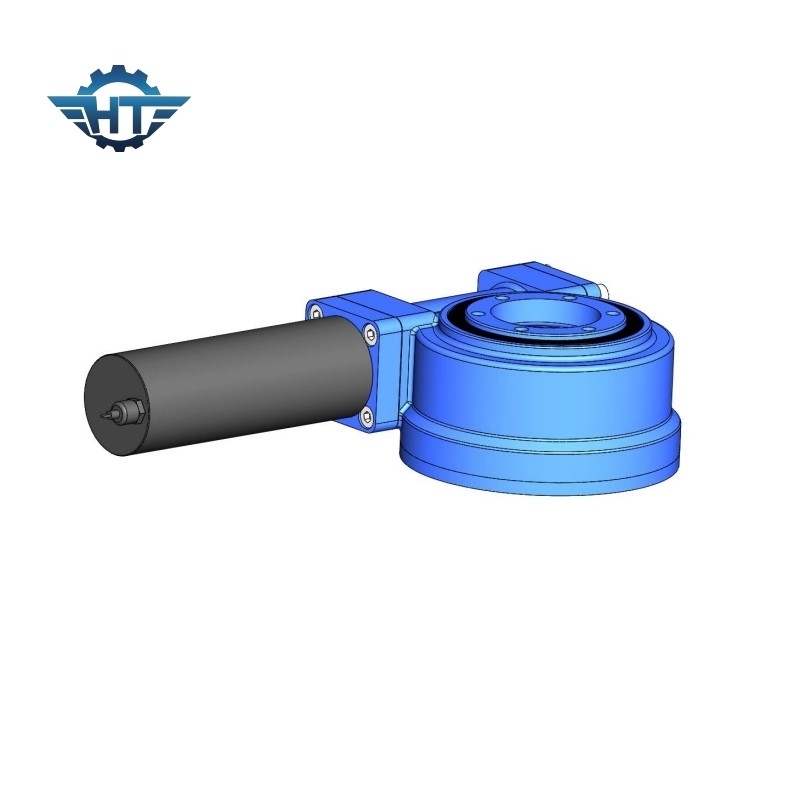

Konsantre Heliostat için IP66 Boyamalı Güneş Döner Tahrik Rulmanını İzleme
Çift Zarflı Döner Tahrik
Çevresel döner tahrik, geleneksel ve olgun bir teknolojidir, ancak döner tahrik, entegre bir yapı olarak nispeten yenidir.Entegrasyon derecesinin iyileştirilmesi sadece uygulamada birçok avantaj sağlamakla kalmaz, aynı zamanda üretim ve kullanım için de büyük kolaylıklar sağlar.Bu yapının hassasiyetini ve dayanıklılığını geliştirmek ve kullanım alanını daha da genişletmek, tasarım, üretim ve kullanıcıların sürekli iyileştirme ve geliştirmeyi pratikte keşfetmeleri için önemli görevlerdir.
Döner sürücü çiftinin teknik özellikleri ve modelleri SE/ZE/VE//ZSVE/ZSDE, vb. gibi farklıdır.1", 3”, 5”, 7”, 9”, 12”, 14”, 17” , 21”, 25” ve diğer özellikler. Model etiketindeki “SE” şu anlama gelir: Slewing ve Enclose Q370571775'in İngilizce kısaltması.
Çekirdek bileşen döner yatağı benimsediğinden, aynı anda eksenel kuvvet, radyal kuvvet ve devirme momenti taşıyabilir.Döner sürücü çiftinin kurulumu ve bakımı kolaydır ve kurulum alanından büyük ölçüde tasarruf sağlar.Bu ürün, inşaat makinelerinde ve ağır hizmet tipi düz yataklı kamyonlar, konteyner vinçleri, kamyona monte vinçler, hava iş araçları, güneş devriyeleri için güneş enerjisi jeneratör sistemleri vb. gibi yeni enerji alanlarında yaygın olarak kullanılabilir.
Döner tahrikler temel olarak tek sonsuz tahrikli döner tahriklere ve çift sonsuz vidalı döner tahriklere ayrılabilir.
SE Modeli Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma Tork(Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Döner Tahrikler için Uygulama Alanları
Sonsuz dişli ve sonsuz mekanizma, iki şaftın kademeli olduğu, şanzıman oranının büyük olduğu, şanzıman gücünün büyük olmadığı veya aralıklı çalıştığı durumlarda sıklıkla kullanılır.
Döner tahrik, vinç döner tablası, dönen makineler ve dairesel iş yapan diğer makineler gibi dairesel hareket yapan ana motora uygulanabilir.Ürün üretime girdikten sonra, hava iş araçları ve kamyon vinçleri ile temsil edilen inşaat makineleri alanında ve ayrıca güneş fotovoltaik enerji üretimi ve rüzgar enerjisi üretimi ile temsil edilen yeni enerji alanında yaygın olarak kullanılabilir. diğer otomasyon alanları gibi, takım tezgahı imalatı, havacılık ve uzay iletişimi vb. Bu ürünün pazar potansiyelinin çok büyük olduğu söylenebilir.
Döner tahrik çiftinin uygulama listesi: inşaat makineleri için çift sonsuz döner tahrik, kamyona monte vincin döner tahriki, ağır hizmet tipi düz yataklı kamyonun döner tahriki, hava iş aracının döner tahriki, vagon döner tahriki, kanalizasyon emişinin döner tahriki kamyon, döner pençe döner tahrik, Köprü muayene aracı döner tahrik, Çin Demiryolu kiriş kaldırıcı döner tahrik, rüzgar enerjisi yaw döner tahrik, güneş döner tahrik.
