Ürün ayrıntıları:
|
Tip: | Sonsuz Dişli Takımları | Dişli Oranı: | 37:1 |
---|---|---|---|
Yeterlik: | %40 | Kurulum: | Yatay dikey |
Başvuru: | Güneş enerjisi | OEM Hizmeti: | mevcut |
Menşe yeri: | Changzhou, Çin | sürücü: | 24VDC |
Vurgulamak: | C5 Corrsion Tek Eksenli Döner Sürücü,Dikey Tek Eksenli Döner Sürücü,Tek Zarflı güneş dönüş sürücüsü |

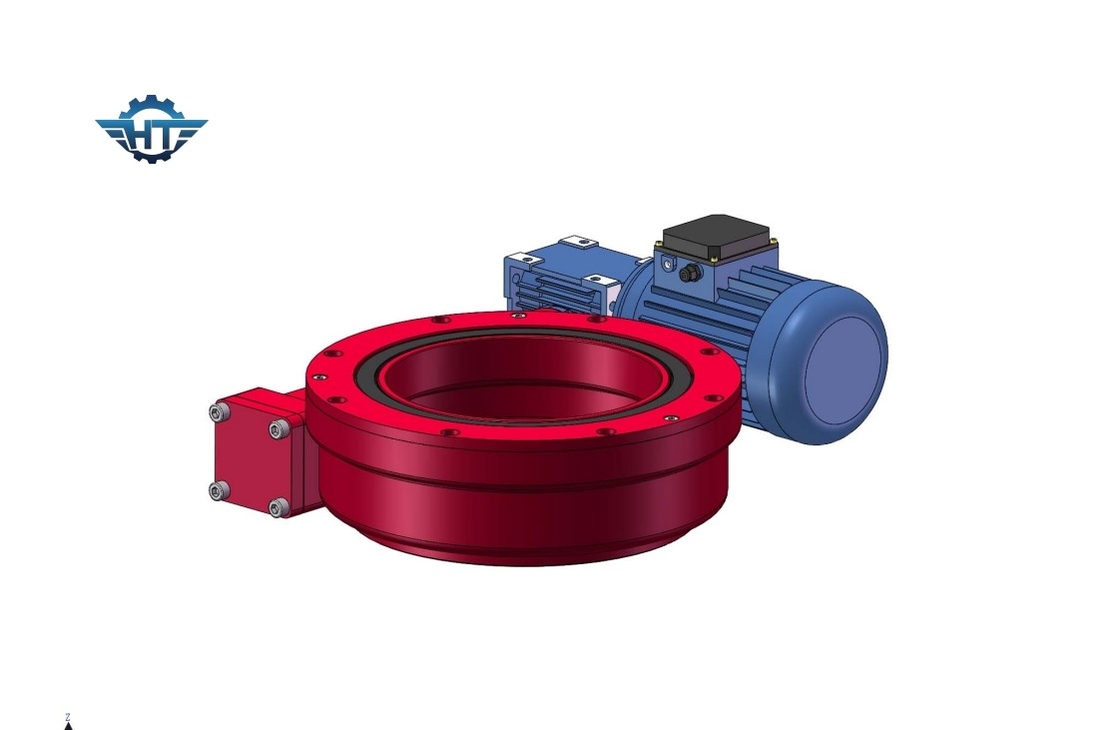

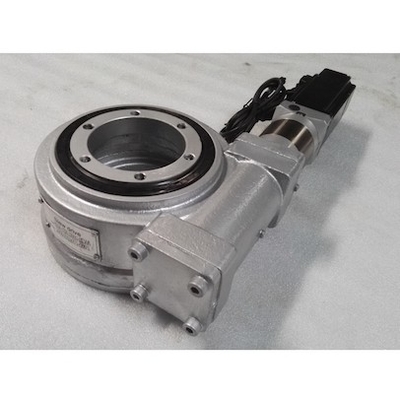

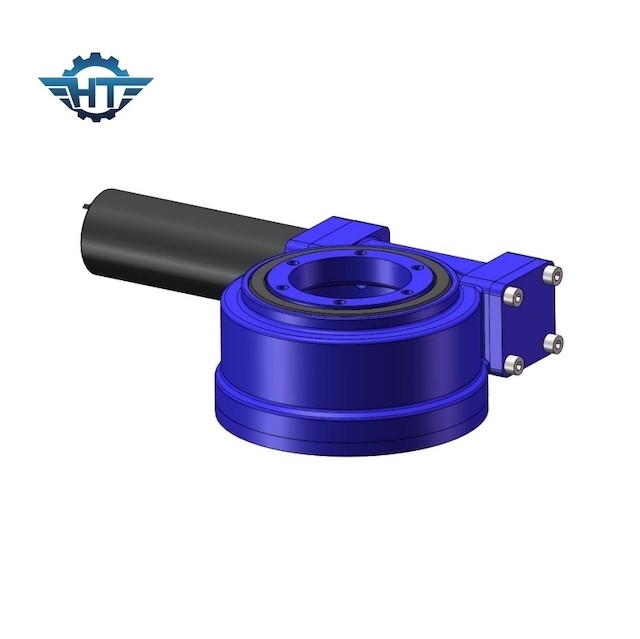

Zarf Sonsuz Dişli Döner Tahrik, Dış Mekan Güneş Takip Cihazları için C5 Corrsion Derecesi
C5 Corrsion Sonsuz Dişli Döner Tahrik Açıklama
Tek sarmal sonsuz dişli dönüş tahriki, sarmal sonsuz dişli, dişli, yuva, taban vb. içeren kompakt bir şekilde yapılandırılmış bir ünitedir. Bu birim, bir döner tahrikin avantajlarını getirir.
Dişli döner tahrik, sürekli veya hareketle yavaş dönüş gerektiren ve birleşik yükleri kaldırabilen uygulamalar için uygundur.Ürün, bir elektrik, hidrolik motor, servo motor vb. bağlamanın yanı sıra tüm sistemi ekipmana bağlamak için standart ölçülerdedir.Kompaktlığı ve yüksek rijitliği ile ilgili olarak mobil montaj platformları, uydu sistemi, nakliye araçlarındaki hidrolik yükleme vinçleri, küçük deniz vinçleri, uzayabilir döner merdivenler gibi çeşitli ekipmanlarda, büyük deniz portal taşıyıcılarının tekerlek ünitelerinde sonsuz tahrik sistemi kullanılmaktadır. günümüzde özellikle güneş enerjisinde yaygın olarak kullanılmaktadır.
SE serisinin Performans Parametreleri
SE Modeli Performans Parametreleri | ||||||||||||
modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 8 |
5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 12 |
7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40~+120 | Evet | 204 |
Uygulamalar
Tek eksenli güneş takip sistemi dizisi
Kurulumun temel koşulları, özellikle rüzgar yönü ve rüzgar kuvveti, tek eksenli izleme güneş pili dizisinin tasarımında dikkate alınmalıdır.Yatay tek eksen, süper güçlü rüzgarla karşılaşıldığında paneli yatay yöne çevirebilir, bu da süper güçlü rüzgarın panele zarar vermesini önleyebilir;Panelin zarar görme olasılığını azaltmak için panelin açısı da yöne göre değiştirilebilir.
Bir kar fırtınası olduğunda, pil kartı karın aşağı kaymasına izin vermek için mümkün olduğunca dikilebilir ve büyük bir dolu fırtınası durumunda pil kartı üzerindeki etki de azaltılabilir.
