Ürün ayrıntıları:
|
| modeli: | sıfır boşluk 3 inç | Dişli Oranı: | 31:1 |
|---|---|---|---|
| Başvuru: | parabolik olsa ve ısıtma kulesi | Menşe yeri: | Changzhou, Çin |
| sürücü: | Enkoderli 24VDC dişli motor | Kurulum: | yatay monte |
| renk: | İstendiği Gibi | Ters tepki: | 0.03 dereceden az |
| Vurgulamak: | worm drive gearbox,worm gear slewing ring |
||

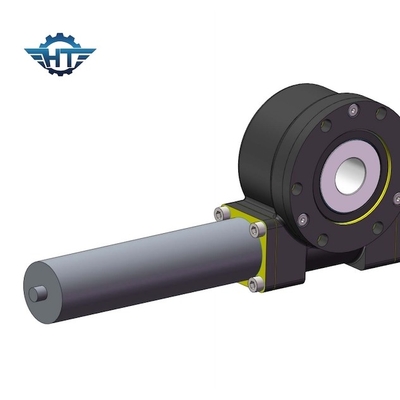

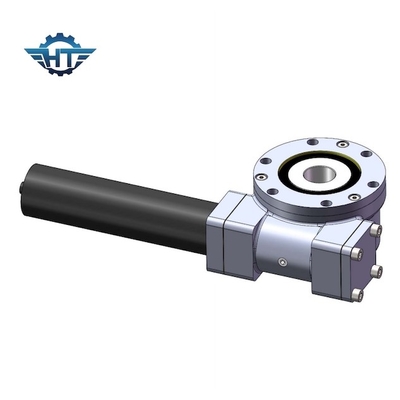

Parabolik Rağmen Ve Isıtma Kulesi için Sıfır Boşluklu Tek Eksenli Sonsuz Tahrik Şanzıman
Tek Eksenli Sonsuz Sürücü Açıklaması
Bir sonsuz dişli kutusu, bir döner halka, sonsuz, döküm mahfaza ve yatak ve cıvatalar gibi standart bileşenlerden oluşur. Döner tahrik, daha fazla eksenel yük, radyal yük ve devirme momenti sağlayabilir.Döner tabla veya çerçeve, döner tahrik tarafından tahrik edilen azimut ve yükseklikte döner.Sıfır boşluklu çevirme tahriki, dişlisi ve sonsuz dişlisi mükemmel bir ağa sahip ve ayrıca makul yağlama ve çalışma ısıtması boşluklarına sahip özel bir döner tahriktir.
SE serisinin Performans Parametreleri
| SE Modeli Performans Parametreleri | ||||||||||||
| modeli |
Nominal Çıkış Tork (Nm) |
devirme tork (Nm) |
Tutma tork (Nm) |
eksenel Yük (kN) |
Radyal Yük (kN) |
Oran | Yeterlik |
Hassas (derece) |
IP |
Çalışma Tep. (℃) |
kendi kendine kilitleme |
Ağırlık (kilogram) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | %40 | ≤0.1 | 66 | -40～+120 | Evet | 204 |
Uygulamalar
Tipik döner tahrik uygulamaları arasında güneş enerjisi santralleri, rüzgar türbinleri, kamyon vinçleri, hava iş araçları, yardımcı ekipman, hidrolik ekipman, petrol ekipmanı, tekerlek direksiyon ekipmanı, ekskavatörler ve otomatik asansörler bulunur.Aynı şanzımanda yüksek yükler ve yüksek torklar gerektiren uygulamalar için salıncak tahrikleri tercih edildiğinden, ayrıntılı olarak listelenemeyecek birçok başka uygulama vardır.
